PEEK วงแหวนซีล

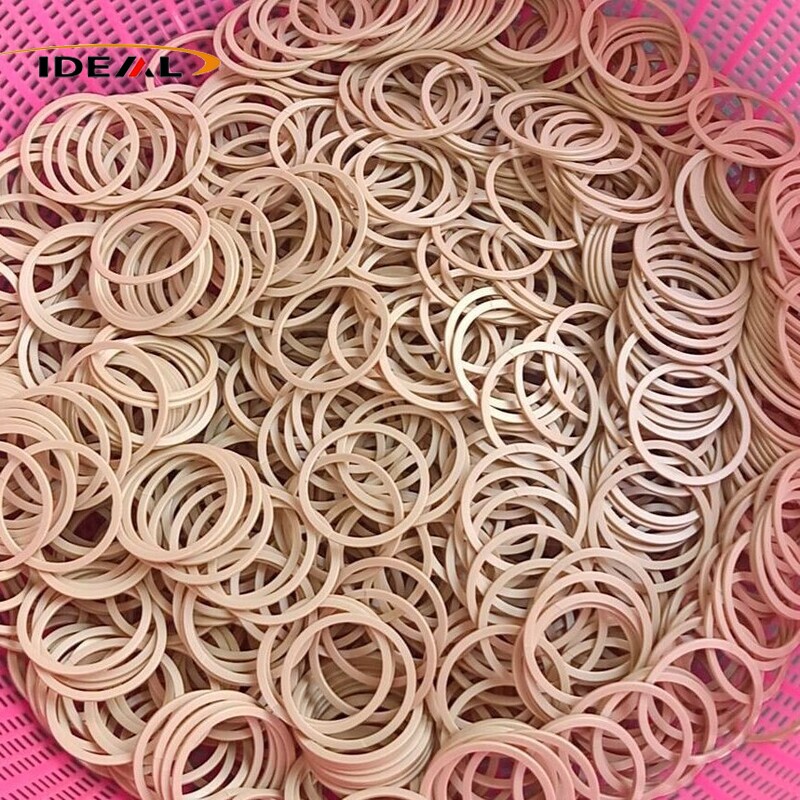

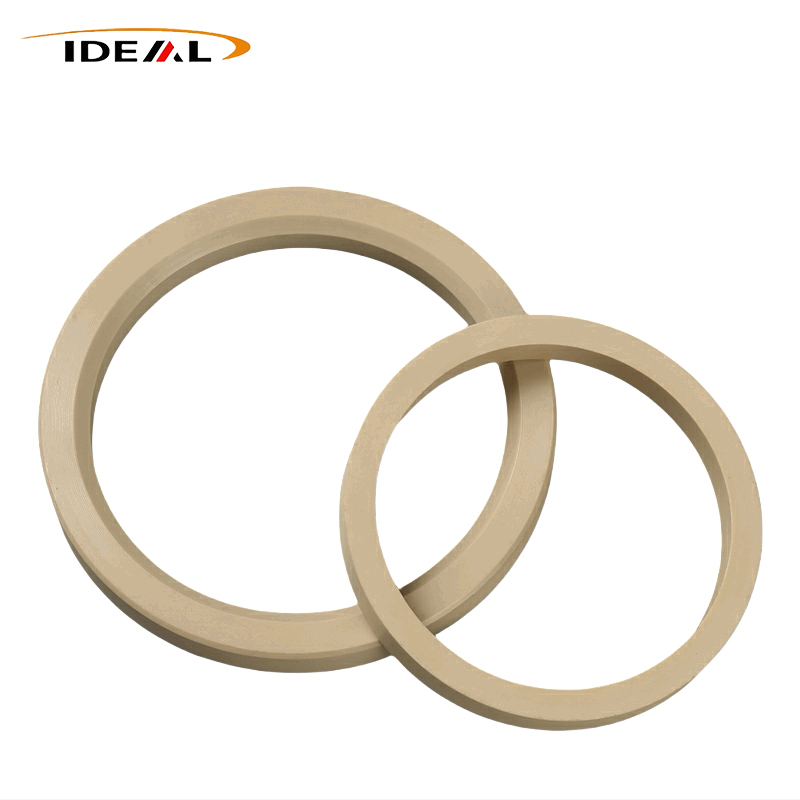

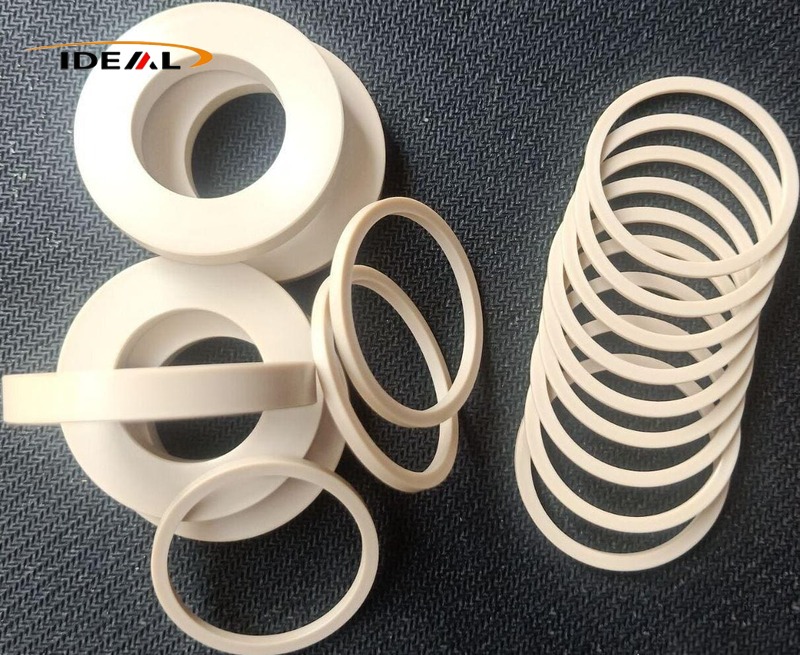

แหวนปิดผนึก PEEK นำเสนอโดยโรงงานพลาสติกในอุดมคติเป็นส่วนประกอบการปิดผนึกวงแหวนประสิทธิภาพสูงและส่วนประกอบรองรับที่ผลิตจากวัสดุฐานโพลีอีเทอร์อีเทอร์คีโตน โดยทั่วไปลูกค้าจะใช้เป็นวงแหวนนำทาง วงแหวนรองรับ และวงแหวนสำรองป้องกันการอัดขึ้นรูป ซึ่งเข้ากันได้อย่างลงตัวกับร่องซีลแบบไดนามิกและแบบคงที่

ส่วนประกอบรูปวงแหวนเหล่านี้มีจุดประสงค์ในทางปฏิบัติหลายประการในคราวเดียว: การนำทางการเคลื่อนไหว การต้านทานการสึกหรอจากการเสียดสี การรองรับน้ำหนักของโครงสร้าง และการป้องกันการอัดขึ้นรูปของซีล รายละเอียดสำคัญประการหนึ่งที่น่าสังเกต: วงแหวนซีลโพลีอีเทอร์อีเทอร์คีโตนแบบสแตนด์อโลนเกือบทั้งหมดขาดคุณสมบัติยืดหยุ่นของยาง เพื่อประสิทธิภาพการปิดผนึกที่เหมาะสม จะต้องจับคู่กับชิ้นส่วนยืดหยุ่นเสริม

เมื่อวางเทียบกับวงแหวนซีล PTFE และไนลอน ตัวเลือก PEEK จะให้ความต้านทานต่อการคืบคลานได้ดีกว่ามากภายใต้สภาวะการทำงานที่รุนแรง: ความร้อนสูง ความดันที่สูงขึ้น และของเหลวเคมีที่มีฤทธิ์กัดกร่อน สามารถแก้ไขจุดเจ็บปวดทางอุตสาหกรรมที่เกิดซ้ำซึ่งพบได้ในซีลแบบเดิมได้อย่างมีประสิทธิภาพ รวมถึงการเสียรูปของการไหลเย็น การเปลี่ยนขนาด และการพังทลายก่อนเวลาอันควร ด้วยคุณสมบัติที่เชื่อถือได้เหล่านี้ พวกมันจึงถูกรวมเข้ากับชุดซีลสำหรับอุปกรณ์อุตสาหกรรมระดับพรีเมียมในหลากหลายภาคส่วนอย่างกว้างขวาง

ในการใช้งานจริง วงแหวนซีลโพลีอีเทอร์อีเทอร์คีโตนทำหน้าที่เป็นพื้นผิวเลื่อนที่แข็งซึ่งทนทานต่อความร้อน การเสียดสี และการเสียรูปของการคืบ โหลดล่วงหน้าแรงอัดทั้งหมดที่จำเป็นสำหรับการปิดผนึกที่มีประสิทธิภาพมาจากฮาร์ดแวร์ยืดหยุ่นภายนอก เช่น โอริงและสปริงพลังโลหะ ความแตกต่างหลักนี้ทำให้วงแหวนซีลโพลีอีเทอร์อีเทอร์คีโตนแตกต่างจากวงแหวนซีลยางตันโดยพื้นฐาน

จำแนกตามการออกแบบโครงสร้าง

PEEK วงแหวนสำรอง

ในสภาพแวดล้อมที่มีแรงดันสูง วงแหวนซีลแบบยืดหยุ่นจะถูกบังคับอย่างง่ายดายโดยตัวกลางของเหลวให้เข้าไปในช่องว่างเล็กๆ ของการประกอบภายในร่องซีล การบีบอย่างต่อเนื่องนี้จะทำให้เกิดแรงเฉือนของอีลาสโตเมอร์ในที่สุด

วงแหวนสำรอง PEEK ซึ่งติดตั้งเป็นแผงกั้นแข็งจะบล็อกโอริงไม่ให้ถูกอัดเข้าไปในช่องว่าง การตั้งค่านี้จะเพิ่มระดับแรงดันโดยรวมของระบบซีลทั้งหมด และยืดอายุการใช้งานของโอริงที่จับคู่กันอย่างมาก

วงแหวนไกด์ PEEK / วงแหวนรองรับที่ทนต่อการสึกหรอ

ติดตั้งบนลูกสูบและก้านลูกสูบสำหรับการเคลื่อนที่แบบลูกสูบหรือแบบหมุน วงแหวนเหล่านี้จะดูดซับแรงด้านข้างและรักษาแนวแกนที่แม่นยำ โดยหยุดการสัมผัสระหว่างโลหะกับโลหะโดยตรงระหว่างส่วนประกอบทางกล ชดเชยการโก่งตัวในแนวรัศมีที่เกิดขึ้นระหว่างการทำงานของอุปกรณ์ และป้องกันองค์ประกอบการปิดผนึกภายในจากความเสียหายที่เกิดจากโหลดด้านข้างที่ไม่สม่ำเสมอ

ข้อมูลจำเพาะของผลิตภัณฑ์

ประสิทธิภาพของผลิตภัณฑ์

ออกแบบมาเพื่อจุดซีลแบบหมุนและแบบลูกสูบแบบไดนามิก วงแหวนซีลโพลีอีเทอร์อีเทอร์คีโตนรักษาขนาดที่มั่นคงท่ามกลางแรงดันและอุณหภูมิที่ผันผวน คุณสมบัติป้องกันการคืบและป้องกันการไหลของความเย็นในตัวป้องกันการบิดเบือนรูปร่างอย่างถาวรระหว่างการเคลื่อนไหวแบบวน ด้วยคุณลักษณะแรงเสียดทานต่ำโดยธรรมชาติ ทำให้ทนทานต่อแรงกระแทกทางกลซ้ำๆ และให้ความต้านทานการสึกหรอที่สม่ำเสมอ

ต่างจากซีลยางยืดหยุ่นที่ต้องอาศัยการเด้งกลับแบบยืดหยุ่น วงแหวนซีล PEEK มีความแข็งแกร่งของโครงสร้างสูง รองรับการวางตำแหน่งที่แม่นยำสำหรับโครงสร้างการซีลเชิงกลแบบไดนามิก

1. อินเทอร์เฟซการปิดผนึกที่สอดคล้องกัน

ภายใต้แรงสลับและการแกว่งของอุณหภูมิอย่างต่อเนื่อง วัสดุจะหลีกเลี่ยงการเสียรูปถาวร ช่วยให้ส่วนต่อประสานการซีลติดตั้งอย่างดีตลอดรอบการทำงานที่ยาวนาน เหมาะอย่างยิ่งสำหรับเพลาหมุนและชุดการซีลแบบเคลื่อนที่เชิงเส้น

2. ลดการสึกหรอแบบไดนามิก

คุณลักษณะแรงเสียดทานต่ำตามธรรมชาติช่วยลดการสึกหรอของฮาร์ดแวร์ผสมพันธุ์ สำหรับอุปกรณ์ที่มีการเคลื่อนที่สัมพัทธ์บ่อยครั้ง วงแหวนซีลเหล่านี้จะตัดการสร้างอนุภาคและรองรับสภาพการทำงานแบบไร้น้ำมันซึ่งพบได้ทั่วไปในระบบอัตโนมัติและอุปกรณ์ทางการแพทย์

3. ความต้านทานต่อสื่อเคมีอ่อน

PEEK รักษารูปแบบทางกายภาพที่มั่นคงเมื่อสัมผัสกับตัวกลางไฮดรอลิก น้ำมันตัด และสารละลายที่มีฤทธิ์กัดกร่อนอ่อน การเสื่อมสภาพและการบวมมักไม่ค่อยถูกกระตุ้นโดยสารเคมีที่ไม่ออกซิไดซ์ ซึ่งเป็นอุปกรณ์ควบคุมของเหลวที่เหมาะสมซึ่งทำงานในสภาพแวดล้อมที่รุนแรงปานกลาง

วงแหวนเลื่อน PEEK คอมโพสิต

องค์ประกอบเลื่อนเหล่านี้ได้รับการออกแบบทางวิศวกรรมสำหรับการกำหนดค่าการซีลแบบรวม รวมถึง Stepseals และ Glyd Rings และทำงานร่วมกับยาง O-ring เสมอ

โอริงให้แรงดึงล่วงหน้าที่สม่ำเสมอ ในขณะที่พื้นผิวเลื่อน PEEK จะสัมผัสกับของเหลวในกระบวนการและแรงเสียดทานโดยตรง มีหน้าที่ต้านทานการสึกหรอจากการเลื่อนและการกักเก็บของเหลว ผลิตภัณฑ์ดังกล่าวถูกนำไปใช้กับกระบอกไฮดรอลิกแบบลูกสูบแรงดันสูงและชุดซีลแบบหมุนอย่างกว้างขวาง

หลักการทำงาน

1. กลไกการปิดผนึกแบบคงที่

เมื่อติดตั้งภายในร่องที่กำหนดแล้ว ส่วนประกอบยืดหยุ่น (โอริงในกรณีส่วนใหญ่) จะถูกบีบอัดและสร้างแรงพรีโหลดในแนวรัศมี แรงคงที่นี้จะกดวงแหวนซีล PEEK อย่างแน่นหนากับพื้นผิวซีลคู่ ไม่ว่าจะเป็นพื้นผิวเพลาด้านนอกหรือผนังกระบอกสูบด้านใน

ด้วยส่วนปลายที่มีการตัดเฉือนอย่างแม่นยำ วงแหวน PEEK จะเข้ากันได้พอดีเพื่อเติมเต็มช่องว่างเล็กๆ น้อยๆ และป้องกันการรั่วไหลของของเหลว เมื่อความดันปานกลางภายในเพิ่มขึ้น แรงอัดจะเกิดขึ้นกับวงแหวนซีลมากขึ้น แรงกดสัมผัสระหว่างพื้นผิวที่เข้าคู่กันจะเพิ่มขึ้นตามไปด้วย ช่วยให้ประสิทธิภาพการซีลแบบขันแน่นด้วยตนเองที่กระตุ้นด้วยแรงดัน

2. กลไกการปิดผนึกแบบไดนามิก (การเคลื่อนที่แบบลูกสูบและแบบหมุน)

ชิ้นส่วนที่ยืดหยุ่นจะปล่อยแรงดันพรีโหลดที่เสถียรอย่างต่อเนื่อง ทำให้แหวนซีล PEEK ติดแน่นกับพื้นผิวการผสมพันธุ์ที่เคลื่อนไหวตลอดเวลา

แรงดันของเหลวของระบบจะกระทำที่ด้านหลังของวงแหวน PEEK แต่ละวง มันดันขอบซีลออกด้านนอกเพื่อเพิ่มแรงกดเฉพาะหน้าสัมผัส จึงสร้างเอฟเฟกต์การซีลแบบขันแน่นด้วยตนเองอย่างยั่งยืน

3. หลักการทำงานของวงแหวนซีล PEEK แบบสปริงเสริมพลังงาน

เปลือกเลื่อน PEEK รูปตัว U ห่อหุ้มสปริงพลังโลหะไว้ด้านใน เมื่อติดตั้ง สปริงอัดจะขยายออกด้านนอกเพื่อรองรับวงแหวนเลื่อน PEEK ที่เปิดอยู่ เพื่อสร้างพรีโหลดหน้าสัมผัสเริ่มต้นสำหรับการปิดผนึก

ความผันผวนของอุณหภูมิและการสึกหรอจากการเสียดสีเล็กน้อยจะเกิดขึ้นหลังจากการวิ่งเป็นเวลานาน สปริงภายในจะค่อยๆ เด้งกลับเพื่อชดเชยความแปรผันของมิติ และสามารถรักษาแรงกดสัมผัสการซีลให้คงที่ได้ตลอดวงจรการบริการทั้งหมด

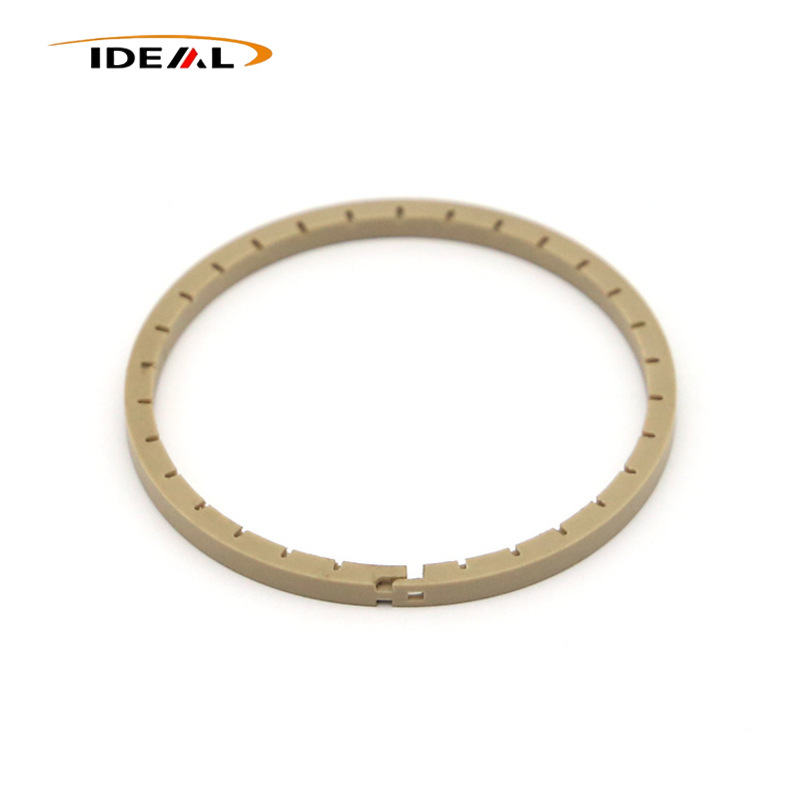

4. กลไกของแหวนซีล PEEK แบบแยกรอยบาก

การตัดแบบแยกส่วนได้รับการออกแบบมาโดยเฉพาะเพื่อให้การติดตั้งเข้ากับร่องซีลทำได้ง่ายขึ้น

รอยหยักแบบเกลียว:หลังจากประกอบและอัดแล้ว การตัดเกลียวทั้งสองด้านจะเลื่อนเข้าหากันและปิดสนิท เส้นทางการรั่วไหลจะถูกกำจัดออกไปเป็นส่วนใหญ่ ทำให้การออกแบบนี้เหมาะสำหรับสถานการณ์แรงดันสูงที่ต้องการการรั่วไหลของของเหลวใกล้ศูนย์

การตัดตรงและการตัดมุมแบบธรรมดา:ช่องว่างเล็กๆ น้อยๆ ของการรั่วไหลยังคงอยู่ที่ตำแหน่งรอยบากหลังการติดตั้ง รูปแบบเหล่านี้ใช้ไม่ได้กับการปิดผนึกแบบไดนามิกแรงดันสูงที่ต้องการการรั่วไหลเป็นศูนย์ทั้งหมด

ด้วยเหตุผลนี้ วงแหวนแยกแบบเกลียวหรือวงแหวนไม่กรีดแบบชิ้นเดียวแบบทึบยังคงเป็นตัวเลือกอันดับต้นๆ สำหรับการใช้งานการซีลแบบไดนามิกที่มีแรงดันสูง

สถานการณ์การใช้งาน

ด้วยจุดแข็งที่รวมกันระหว่างความต้านทานการคืบคลาน ความคงตัวทางความร้อน ความเฉื่อยทางเคมี และความต้านทานต่อการเสียดสี แหวนซีลโพลีอีเทอร์อีเทอร์คีโตนจึงถูกนำไปใช้อย่างกว้างขวางสำหรับเครื่องจักรอุตสาหกรรมระดับพรีเมียมที่ทำงานภายใต้ความร้อนสูง ความดันสูง สภาพแวดล้อมที่มีการกัดกร่อน และสภาพแวดล้อมการทำงานที่สะอาดเป็นพิเศษ

อุปกรณ์ของไหลไฮดรอลิก

ใช้ภายในร่องซีลของกระบอกไฮดรอลิกแรงดันสูง เซอร์โววาล์ว และท่อร่วมวาล์วเป็นวงแหวนรองรับหรือวงแหวนสำรอง พวกมันปิดกั้นการอัดขึ้นรูปที่เกิดจากแรงดันของเหลวสูงได้อย่างมีประสิทธิภาพ และทำให้วงจรการบริการของส่วนประกอบการซีลที่ตรงกันยาวนานขึ้น สำหรับสภาวะความดันแบบสองทิศทาง วงแหวนเหล่านี้สามารถติดตั้งได้ทั้งสองด้านของชุดซีล

ฮาร์ดแวร์น้ำมันและก๊าซ Downhole

มักติดตั้งกับเครื่องมือในหลุมเจาะและชุดประกอบการปิดผนึกหลุมผลิต เมื่อต้องเผชิญกับความร้อนจัด แรงดันสูง และดาวน์หลุมตัวกลางน้ำมัน-ก๊าซที่มีฤทธิ์กัดกร่อน ความสามารถในการป้องกันการคืบคลานที่แข็งแกร่งของพวกมันจึงรับประกันการทำงานที่มั่นคงในระยะยาว ขอแนะนำให้ใช้วงแหวนในตัวแบบไม่แยกชิ้นที่มั่นคงสำหรับสภาวะการบริการที่มีแรงดันสูงเป็นพิเศษ

อุปกรณ์การประมวลผลเซมิคอนดักเตอร์

ใช้กับห้องสุญญากาศและวาล์วท่อส่งก๊าซในกระบวนการผลิต เกรด PEEK บริสุทธิ์ที่ยังไม่เติมเป็นสิ่งจำเป็นที่นี่สำหรับการปล่อยก๊าซที่ต่ำมาก ซึ่งช่วยปกป้องซีล FFKM/โอริง ห้ามใช้สายพันธุ์ PEEK ที่เติมคาร์บอนสำหรับการใช้งานดังกล่าวโดยสิ้นเชิง

อุปกรณ์แปรรูปสารเคมีไหล

ติดตั้งบนตัวเชื่อมต่อเครื่องปฏิกรณ์และท่อกรองแรงดันสูง วงแหวนเหล่านี้รักษาประสิทธิภาพที่มั่นคงเมื่อสัมผัสกับกรด ด่าง และตัวทำละลายอินทรีย์หลายชนิด

ภาคพลังงานใหม่

เหมาะสำหรับการปิดผนึกของเหลวแรงดันสูงบนวาล์วพลังงานไฮโดรเจนและอุปกรณ์ทดสอบการเก็บพลังงาน

เครื่องมือแพทย์ด้านการบินและอวกาศและความแม่นยำ

เหมาะสำหรับชุดวาล์วของเหลวที่ต้องสัมผัสกับช่วงอุณหภูมิที่กว้างและรอบการฆ่าเชื้อซ้ำๆ ที่ต้องการมาตรฐานความสะอาดที่เข้มงวด

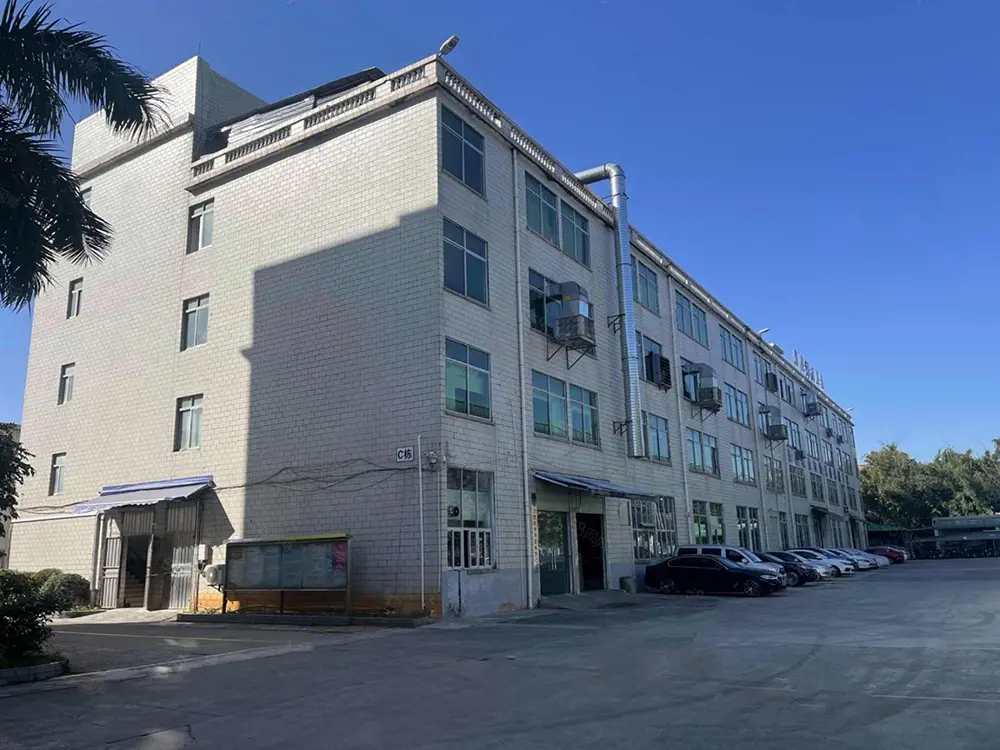

แนะนำโรงงาน

1. ตำแหน่งหลักของเรา

- มุ่งเน้นไปที่วงแหวนซีล PEEK ประสิทธิภาพสูงสำหรับอุปกรณ์อุตสาหกรรมที่สำคัญ

- เชี่ยวชาญในการออกแบบที่กำหนดเองและการผลิตจำนวนมากที่มั่นคง

- เป้าหมาย: แก้ปัญหาความล้มเหลวในการปิดผนึกที่ผลิตภัณฑ์มาตรฐานไม่สามารถแก้ไขได้

2. ปัญหาที่เราแก้ไขให้กับลูกค้า

- ซีลหลุดออกหรือแตกหักภายใต้แรงดันสูง

- เปลี่ยนรูป บิดงอ หรือรั่วที่อุณหภูมิสูง

- กัดกร่อนหรือบวมในของเหลวเคมี

- สึกหรอเร็วในการเคลื่อนที่แบบลูกสูบ/หมุน

- ขนาดไม่สอดคล้องกันทำให้เกิดความล้มเหลวในการประกอบ

- การหยุดทำงานโดยไม่ได้วางแผนและค่าบำรุงรักษาสูง

3. เหตุใดซีล PEEK ของเราจึงทำงานได้ดีขึ้น

- เราควบคุมความเค้นตกค้าง ความเรียบ และการหดตัวของการตกผลึก — ปัจจัยสำคัญที่ซัพพลายเออร์ส่วนใหญ่ละเลย

- ซีลของเรายังคงมีเสถียรภาพภายใต้อุณหภูมิสูงและแรงดันสูง

- ไม่มีการเสียรูปอย่างรวดเร็ว ไม่มีการรั่วไหล ไม่มีรอยขีดข่วนบนพื้นผิวผสมพันธุ์

- อายุการใช้งานยาวนานขึ้นและการหยุดชะงักในการบำรุงรักษาน้อยลง

4. การผลิตและการควบคุมคุณภาพ

- สองกระบวนการที่เชื่อถือได้: เครื่องจักรกลซีเอ็นซีที่มีความแม่นยำและการฉีดขึ้นรูปที่มีความแม่นยำ

- การอบอ่อนแบบบังคับสำหรับซีล PEEK ทั้งหมดเพื่อรักษาขนาดให้คงที่

- การควบคุมคุณภาพอย่างเต็มรูปแบบตั้งแต่วัสดุจนถึงผลิตภัณฑ์สำเร็จรูป

- การตรวจสอบด้วยภาพและมิติ 100% ก่อนส่งมอบ

5. ข้อดีของวัสดุและประสิทธิภาพ

- สูตรวัสดุที่ปรับแต่งได้สำหรับ:

 - ความต้านทานการสึกหรอ

 - ความต้านทานการกัดกร่อน

 - ประสิทธิภาพของฉนวน

- มีเสถียรภาพในสภาพการทำงานแบบไดนามิก (แบบหมุน / ลูกสูบ)

- ความเข้ากันได้ทางเคมีที่ดีเยี่ยมและความเสถียรของโครงสร้าง

6. การใช้งานหลัก

- ระบบไฮดรอลิก

- อุปกรณ์การผลิตอัตโนมัติ

- เครื่องจักรควบคุมของเหลวทางการแพทย์

- เครื่องมือที่มีความแม่นยำและระบบอัตโนมัติทางอุตสาหกรรมทั่วโลก

7. จุดแข็งของเรา

- ผู้ผลิตส่วนประกอบซีลพลาสติกวิศวกรรมมืออาชีพ

- ประสบการณ์การประมวลผล PEEK ที่เป็นผู้ใหญ่

- คุณภาพมีเสถียรภาพ การส่งมอบที่เชื่อถือได้ บริการระดับโลก

- พันธมิตรระยะยาวสำหรับลูกค้าอุตสาหกรรมที่ต้องการซีลประสิทธิภาพสูง

คำถามที่พบบ่อย

คำถามที่ 1: ประสิทธิภาพการซีลของวงแหวนซีล PEEK (Polyether Ether Ketone) ขึ้นอยู่กับความยืดหยุ่นตามธรรมชาติของวัสดุ PEEK หรือไม่

A1: ไม่ PEEK มีความแข็งแกร่งสูงโดยแทบไม่มีความยืดหยุ่นเลย พรีโหลดแรงอัดทั้งหมดที่จำเป็นสำหรับการปิดผนึกอย่างแน่นหนาจะถูกส่งโดยโอริงหรือสปริงพลังโลหะ PEEK ทำหน้าที่เป็นพื้นผิวเลื่อนที่ทนทานเท่านั้น ซึ่งทนทานต่อการสึกหรอและการกัดเซาะของสารเคมี

คำถามที่ 2: ประสิทธิภาพการปิดผนึกของวงแหวนซีลพลาสติก PEEK จะดีขึ้นเรื่อยๆ เมื่อแรงดันใช้งานเพิ่มขึ้นหรือไม่

A2: ภายในช่วงแรงดันที่เหมาะสม กลไกการขันแน่นเองจะเพิ่มแรงกดสัมผัสและเพิ่มเอฟเฟกต์การซีล เมื่อแรงดันเกินเกณฑ์ที่กำหนด ซีลจะถูกอัดขึ้นรูปและเสียหายโดยไม่มีวงแหวนสำรองที่ติดตั้งอย่างเหมาะสม ส่งผลให้การซีลล้มเหลวทั้งหมดทันที

คำถามที่ 3: ผลิตภัณฑ์สามารถทำงานแยกกันเพื่อให้เกิดการปิดผนึกที่มีประสิทธิภาพได้หรือไม่

A3: ในสภาวะการทำงานส่วนใหญ่ พวกมันทำหน้าที่เป็นส่วนประกอบรองรับและป้องกันที่แข็งแกร่ง เนื่องจากขาดความยืดหยุ่นที่แท้จริง จึงต้องประกอบเข้ากับซีลยืดหยุ่น เช่น โอริง เพื่อสร้างระบบซีลที่สมบูรณ์

คำถามที่ 4: วงแหวนปิดผนึก PEEK ที่เติมคาร์บอนไฟเบอร์เป็นที่ยอมรับสำหรับอุปกรณ์เซมิคอนดักเตอร์หรือไม่

A4: ไม่แนะนำเลย. สารตัวเติมคาร์บอนมีความเสี่ยงต่อการปล่อยก๊าซออกและการปนเปื้อนของอนุภาค อนุญาตให้ใช้เฉพาะวัสดุ PEEK ที่ไม่ได้บรรจุบริสุทธิ์เท่านั้นสำหรับสภาพแวดล้อมการผลิตเซมิคอนดักเตอร์
