PEEK CF30 กับ PEEK GF30: ท่อเสริมชนิดใดที่เหมาะกับการใช้งานของคุณ

วิศวกรที่ระบุท่อโพลีอีเทอร์อีเทอร์คีโตนเสริมแรง (PEEK) ต้องเผชิญกับการตัดสินใจในทันทีว่า การเสริมแรงด้วยเส้นใยประเภทใดจะทำให้ชิ้นส่วนนั้นคงอยู่ในงานภาคสนาม PEEK ที่ไม่มีการเติมจะจัดการกับความร้อนสูงและสารเคมีที่รุนแรงได้อย่างง่ายดาย แต่ภายใต้การรับน้ำหนักที่ต่อเนื่องสูงหรืออุณหภูมิสูงจัด พลาสติกดิบจะเกิดการคืบคลาน คุณเพิ่มเส้นใยเพื่อหยุดการเปลี่ยนแปลงมิตินั้น ตัวเลือกมักจะจำกัดให้แคบลงเหลือคาร์บอนไฟเบอร์ 30% (CF30) หรือใยแก้ว 30% (GF30) เสมอ การเลือกผิดหมายถึงการสึกหรอก่อนเวลาอันควรในชิ้นส่วนที่ผสมพันธุ์ ไฟฟ้าลัดวงจรที่ไม่คาดคิด หรือการเสื่อมสภาพจากความร้อนที่รุนแรง

คำตอบสั้นๆ: เมื่อใดที่ต้องระบุคาร์บอนไฟเบอร์มากกว่าใยแก้ว

คุณระบุท่อ PEEK เสริมคาร์บอนไฟเบอร์เมื่อการใช้งานเกี่ยวข้องกับชิ้นส่วนที่เคลื่อนไหว แรงเสียดทานแบบเลื่อน หรือข้อกำหนดที่เข้มงวดสำหรับการกระจายตัวแบบคงที่ เส้นใยคาร์บอนทำหน้าที่เป็นสารหล่อลื่นแห้งด้วยกล้องจุลทรรศน์ นอกจากนี้ยังดึงความร้อนออกจากพื้นผิวสัมผัส ป้องกันการหลอมละลายหรือการเสียรูปเฉพาะจุดภายใต้ภาระหนัก

ระบุ PEEK GF30 เมื่อคุณต้องการฉนวนไฟฟ้าและความร้อนสูงสุดในการใช้งานเชิงโครงสร้างแบบคงที่ล้วนๆ กระจกมีฤทธิ์กัดกร่อนสูง หากคุณใช้ท่อ GF30 เป็นแบริ่งหรือบุชชิ่งกับเพลาเหล็ก ใยแก้วจะเคี้ยวโลหะที่ผสมพันธุ์อย่างรวดเร็ว CF30 อะไหล่เพลาโลหะในขณะที่ยังคงความแข็งแกร่งเชิงโครงสร้างของชิ้นส่วนพลาสติก

การเสริมแรงด้วยไฟเบอร์เปลี่ยนแปลงพื้นฐานโมเลกุลของ PEEK อย่างไร

เหตุผลที่ PEEK ที่ไม่ได้บรรจุทำงานได้ดีมากนั้นมาจากโครงสร้างโมเลกุลเฉพาะของมัน มันมีวงแหวนอะโรมาติกสลับกันและพันธะอีเทอร์ พันธะอีเทอร์ให้ความยืดหยุ่นระดับโมเลกุล ทำให้พลาสติกมีความเหนียวและทนต่อแรงกระแทกโดยธรรมชาติ วงแหวนอะโรมาติกให้ความแข็งสูงและเสถียรภาพทางความร้อน การตั้งค่าดังกล่าวทำให้ทนทานต่อความร้อนได้ดีเยี่ยม อีกทั้งยังมีความสมดุลระหว่างความเหนียวและความแข็งที่แม่นยำ ภายใต้ความร้อนหรือแรงกดดัน PEEK จะไม่บิดงอได้ง่าย และทนทานต่อความเครียดที่เกิดขึ้นซ้ำๆ ได้ดี

PEEK ยังอาศัยโครงสร้างกึ่งผลึกสูงอีกด้วย โดยจะรักษาระดับความเป็นผลึกไว้ที่ประมาณ 25% ถึง 35% ซึ่งช่วยให้คุณสมบัติทางกลคงเดิม แม้ว่าอุณหภูมิจะสูงขึ้นจนถึงจุดหลอมเหลวก็ตาม การจัดการความร้อนที่แม่นยำระหว่างการอัดขึ้นรูปช่วยให้มั่นใจได้ว่าโซ่โพลีเมอร์จะพับเข้ากับโครงสร้างผลึกที่ได้รับการจัดลำดับสูงเหล่านี้ หากผู้ผลิตทำให้ท่ออัดเย็นลงเร็วเกินไป พลาสติกจะยังคงไม่มีรูปร่าง เปลี่ยนเป็นโปร่งแสง และสูญเสียความต้านทานต่อสารเคมีและความแข็งแรงที่อุณหภูมิสูง

เมื่อคุณผสมเมทริกซ์นี้เข้ากับคาร์บอนที่สับหรือเส้นใยแก้ว คุณจะขัดขวางการพับโซ่โพลีเมอร์อย่างเรียบร้อย แต่คุณจะได้โครงภายในที่แข็งแรง เมทริกซ์โพลีเมอร์จะถ่ายโอนความเครียดโดยตรงไปยังเส้นใยที่แข็งแรงและแข็งกว่ามาก สิ่งนี้จะจำกัดการเคลื่อนที่ของโซ่โพลีเมอร์ การหยุดการคืบ และเพิ่มความต้านทานแรงดึงอย่างมาก นอกจากนี้ยังลดค่าสัมประสิทธิ์การขยายตัวทางความร้อนเชิงเส้น (CLTE) ให้อยู่ในระดับที่ใกล้เคียงกันกับอลูมิเนียมหรือเหล็กกล้า ช่วยให้วิศวกรสามารถออกแบบการอัดขึ้นรูประหว่างโลหะกับพลาสติกที่มีความทนทานคับแคบ ซึ่งจะไม่คลายเมื่อชุดประกอบร้อนขึ้น

ความแข็งแกร่งและความสามารถในการไหลผ่านอัตราการเติมคาร์บอน 10%, 30% และ 40%

การเพิ่มคาร์บอนไฟเบอร์ไม่ใช่การอัพเกรดเชิงเส้น มีบทลงโทษที่สูงชันในด้านการผลิต เมื่อปริมาณเส้นใยเพิ่มขึ้น ความหนืดหลอมละลายของพลาสติกก็จะเพิ่มขึ้น ในท่ออัดรีด เส้นใยเหล่านี้มีแนวโน้มที่จะจัดเรียงในทิศทางของการไหล ซึ่งหมายความว่าท่อจะพัฒนาความต้านทานแรงดึงอย่างไม่น่าเชื่อตลอดความยาวของท่อ โดยมีความแข็งแรงลดลงเล็กน้อยตามแกนห่วง

การเติมคาร์บอน 10% ช่วยเพิ่มความแข็งเล็กน้อย ขณะเดียวกันก็รักษาดัชนีการไหลของของเหลวให้สูงเพียงพอสำหรับการอัดขึ้นรูปที่ซับซ้อนและมีผนังบาง ยังคงง่ายต่อการตัดเฉือนและต้านทานการแตกหักแบบเปราะ

การเพิ่มขึ้นถึง 30% ของคาร์บอนไฟเบอร์แสดงถึงมาตรฐานอุตสาหกรรม มันสร้างความสมดุลระหว่างความต้านทานแรงดึงที่เพิ่มขึ้นอย่างมากกับความสามารถในการแปรรูปที่ยอมรับได้ อัตราส่วนนี้ให้ความสมบูรณ์ของโครงสร้างที่จำเป็นสำหรับการใช้งานแรงดันสูง โดยไม่สูญเสียความเหนียวตามธรรมชาติของพลาสติกไปโดยสิ้นเชิง

เมื่อเติมคาร์บอน 40% คุณจะได้ความแข็งแกร่งสูงสุด ข้อเสียคือมีความหนืดสูงในระหว่างการผลิต การอัดรีดหรือการฉีดขึ้นรูปท่อ CF 40% ต้องการการควบคุมอุณหภูมิที่แม่นยำเพื่อป้องกันช่องว่าง วัสดุที่ได้มีความเปราะมาก การตัดเฉือน CF PEEK 40% ต้องใช้เครื่องมือเพชรโพลีคริสตัลไลน์ (PCD) เนื่องจากดอกกัดคาร์ไบด์มาตรฐานจะสูญเสียคมตัดในเวลาไม่กี่นาทีเมื่อตัดผ่านปริมาณของคาร์บอนที่มีฤทธิ์กัดกร่อนนั้น

ความแตกต่างของอุณหภูมิการบิดเบือนความร้อนและความต้านทานต่อปริมาตร

PEEK ที่ยังไม่บรรจุมีอุณหภูมิการบิดเบือนความร้อน (HDT) ประมาณ 152°C เพิ่มคาร์บอนหรือใยแก้ว 30% จากนั้น HDT จะมีอุณหภูมิสูงถึง 315°C วัสดุที่เติมทั้งสองชนิดสามารถรับมือกับความร้อนแวดล้อมที่รุนแรงได้อย่างง่ายดาย

ความแตกต่างอยู่ที่ทางเดินไฟฟ้า PEEK เป็นฉนวนที่มีประสิทธิภาพสูงโดยธรรมชาติ การเพิ่มใยแก้วจะช่วยรักษาสภาพความต้านทานไฟฟ้าให้อยู่ในระดับสูง การเติมคาร์บอนไฟเบอร์จะทำให้ความต้านทานเชิงปริมาตรลดลงอย่างมาก CF30 มีการป้องกันไฟฟ้าสถิตโดยเนื้อแท้ ด้วยการปรับเมทริกซ์คาร์บอน ผู้ผลิตจึงสามารถผลิตกระบอก PEEK ที่ป้องกันไฟฟ้าสถิตหรือท่อ PEEK ที่เป็นสื่อไฟฟ้าได้ทั้งหมด หากท่อน้ำมันเชื้อเพลิงหรือส่วนประกอบด้านการบินและอวกาศของคุณจำเป็นต้องต่อสายดินประจุไฟฟ้าสถิตอย่างปลอดภัย จำเป็นต้องมีคาร์บอนไฟเบอร์ ใยแก้วจะกักประจุนั้นไว้จนกว่าจะสร้างแรงดันไฟฟ้าเพียงพอที่จะอาร์ค ซึ่งอาจทำให้เกิดความล้มเหลวอย่างร้ายแรงในสภาพแวดล้อมที่ผันผวน

ค่าสัมประสิทธิ์ความต้านทานการสึกหรอและแรงเสียดทานในโหลดไดนามิก

ไตรโบโลยี—การศึกษาเรื่องการเสียดสีและการสึกหรอ—คือจุดที่ CF30 และ GF30 แยกจากกันโดยสิ้นเชิงตามปฏิสัมพันธ์ทางกายภาพของพวกมันกับพื้นผิวผสมพันธุ์

ในงานไดนามิก การสะสมความร้อนจะทำลายพลาสติก โพลีเมอร์ทุกตัวมีขีดจำกัดความดัน-ความเร็ว (PV) หากเกินขีดจำกัดนี้ พลาสติกจะไม่สามารถระบายความร้อนจากการเสียดสีได้เร็วเพียงพอ ทำให้เกิดการหลอมละลายอย่างรวดเร็วและส่วนประกอบเสียหาย CF30 เป็นเลิศในด้านตลับลูกปืน ซีล และวงแหวนกันสึก เนื่องจากคาร์บอนไฟเบอร์ทำหน้าที่เป็นท่อนำความร้อน ดึงความร้อนจากส่วนต่อประสานการเสียดสีและกระจายความร้อนผ่านตัวท่อ

เส้นใยคาร์บอนยังทำหน้าที่เป็นสารหล่อลื่นที่เป็นของแข็ง เมื่อ PEEK สึกหรอด้วยกล้องจุลทรรศน์ มันจะทิ้งฟิล์มไตรโบโลยีบาง ๆ ของคาร์บอนไว้บนพื้นผิวผสมพันธุ์ ซึ่งจะทำให้ค่าสัมประสิทธิ์การเสียดสีลดลงเมื่อเวลาผ่านไป

ใยแก้วทำสิ่งที่ตรงกันข้าม เป็นฉนวนความร้อน ซึ่งหมายความว่าความร้อนจากการเสียดสีจะติดอยู่ที่จุดสัมผัส ส่งผลให้ขีดจำกัด PV ที่มีประสิทธิภาพของชิ้นส่วนลดลง ที่แย่กว่านั้นคือเส้นใยแก้วที่มองเห็นด้วยกล้องจุลทรรศน์จะทำหน้าที่เหมือนกระดาษทราย ภายใต้โหลดแบบไดนามิก ท่อ GF30 จะให้คะแนนอย่างรุนแรงและทำให้เพลาโลหะที่มันขี่ชนสึกลง ใช้กระจกสำหรับกั้นโครงสร้างแบบคงที่ ใช้คาร์บอนกับทุกสิ่งที่เคลื่อนไหว

การเลือกใช้วัสดุสำหรับสภาพแวดล้อมการบินและอวกาศ การแพทย์ และพลังงาน

วิศวกรระบุท่อเหล่านี้โดยพิจารณาจากความสุดขั้วด้านสิ่งแวดล้อมที่ทำลายพลาสติกวิศวกรรมมาตรฐาน เช่น Delrin หรือ Nylon

ในการใช้งานด้านการบินและอวกาศ การลดน้ำหนักเป็นตัวขับเคลื่อนการเลือกใช้วัสดุ ท่อคาร์บอนไฟเบอร์ที่ขึ้นรูปด้วยเครื่องจักรมาแทนที่อลูมิเนียมและไทเทเนียมในระบบเชื้อเพลิง โครงเครื่องบินของโดรน และสิ่งกีดขวางทางโครงสร้าง มันลดน้ำหนักลงอย่างมากในขณะเดียวกันก็ต้านทานของเหลวในการบินที่รุนแรง น้ำมันไฮดรอลิก และเชื้อเพลิงเครื่องบิน

ในวงการแพทย์ ท่อ PEEK สำหรับเครื่องมือทางการแพทย์จะต้องผ่านกระบวนการหลายร้อยรอบในเครื่องนึ่งฆ่าเชื้อด้วยไอน้ำอุณหภูมิสูง โดยไม่ทำให้คุณภาพลดลง บิดเบี้ยว หรือสูญเสียความเสถียรของมิติ รูปแบบที่เติมคาร์บอนให้ความแข็งสูงที่จำเป็นสำหรับแนวทางการกำหนดเป้าหมายการผ่าตัด ด้ามจับส่องกล้อง และส่วนประกอบการตรึงภายนอก

การดำเนินงานด้านพลังงานและการขุดเจาะนอกชายฝั่งต้องพึ่งพาPEEK ที่เต็มไปด้วยคาร์บอนอัดขึ้นรูปสำหรับเครื่องมือบันทึกข้อมูลแบบมีสายแบบดาวน์โฮลและเรือนเซ็นเซอร์ วัสดุสามารถทนต่อการสัมผัสก๊าซเปรี้ยว (H2S) ความดันไฮโดรสแตติกที่รุนแรง และอุณหภูมิโดยรอบที่ลึกกว่า 200°C ใต้ดิน

บรรลุพิกัดความเผื่อระดับการบินและอวกาศด้วยการตรวจจับข้อบกพร่องที่ขับเคลื่อนด้วย AI

การอัดรีด PEEK ที่เติมเข้าไปนั้นเป็นเรื่องยากอย่างฉาวโฉ่ เส้นใยสามารถจับตัวกันเป็นก้อนในระหว่างขั้นตอนการหลอมเหลว ทำให้เกิดจุดแห้ง บริเวณที่มีเรซินสูง หรือช่องว่างที่ซ่อนอยู่ภายในผนังท่อ ช่องว่าง 1 มม. ในผนังท่อ PEEK ทำหน้าที่เป็นตัวสร้างความเครียดอย่างรุนแรง ภายใต้แรงกดแบบวนรอบหรือความดันอุทกสถิตสูง รอยแตกขนาดเล็กจะแพร่กระจายจากช่องว่างนี้จนกว่าชิ้นส่วนจะเฉือนออกจนหมด เนื่องจาก PEEK ที่เติมคาร์บอนจะมีสีดำสนิทและทึบแสงโดยสิ้นเชิง คุณจึงไม่สามารถตรวจสอบข้อบกพร่องเหล่านี้ด้วยสายตาภายในได้

เพื่อรับประกันความสมบูรณ์ของโครงสร้าง การผลิตระดับสูงจึงต้องอาศัยการตรวจจับข้อบกพร่องที่ขับเคลื่อนด้วย AI. กระบวนการนี้จับคู่การสแกนด้วยคลื่นอัลตราโซนิกหรือการถ่ายภาพเอ็กซ์เรย์ขั้นสูงกับอัลกอริธึมการเรียนรู้ของเครื่อง โดยจะระบุช่องว่างขนาดเล็ก การรวมตัวกันของเส้นใย และความแปรผันของความเข้มข้นในแบบเรียลไทม์ขณะที่ท่อออกจากแม่พิมพ์อัดขึ้นรูป ระบบจะจับคู่การสะท้อนทางเสียงกับขนาดข้อบกพร่องทางกายภาพทันที โดยปฏิเสธส่วนที่เสียหายของท่อก่อนที่จะขนส่ง การตรวจจับข้อบกพร่องภายในเหล่านี้รับประกันได้ว่าผนังท่อขั้นสุดท้ายที่กลึงแล้วจะไม่พังภายใต้แรงกดดันในภาคสนาม

การระบุขนาดและการรับรองสำหรับท่อ PEEK อัดขึ้นรูป

การระบุส่วนผสมโพลีเมอร์ที่เหมาะสมนั้นไม่มีประโยชน์หากรูปทรงสุดท้ายต้องใช้กระบวนการหลังการประมวลผลมากเกินไป PEEK เป็นวัตถุดิบที่มีราคาแพง การซื้อแท่งตันและตัดเฉือน 80% ออกเป็นเศษจะทำลายงบประมาณโครงการของคุณและเสียเวลาอันมีค่าของเครื่องจักร CNC การจัดหาท่อที่มีรูปร่างใกล้เคียงกันจะช่วยลดต้นทุนการผลิตและการสิ้นเปลืองวัสดุได้อย่างมาก

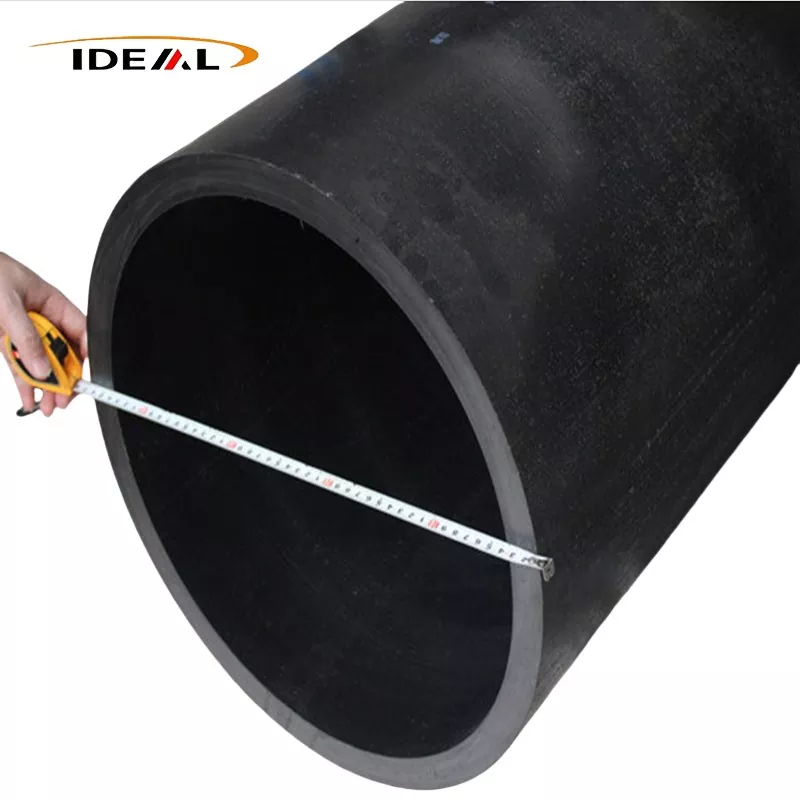

ในฐานะโรงงานเฉพาะทาง Guangzhou Ideal Plastic ดำเนินการด้านการอัดขึ้นรูป การฉีดขึ้นรูป และสายการผลิตเครื่องจักร CNC โดยเฉพาะสำหรับพลาสติกวิศวกรรมที่มีอุณหภูมิสูง พวกเขาผลิตท่อ PEEK เติมคาร์บอนไฟเบอร์ด้วยอัตราการเติมคาร์บอนตั้งแต่ 10% ถึง 40% สิ่งอำนวยความสะดวกนี้อัดขึ้นรูปโปรไฟล์ขนาดใหญ่ โดยจัดการขนาดที่กำหนดเองได้ตั้งแต่ 15 มม. ถึง 458 มม. ตามข้อกำหนดเส้นผ่านศูนย์กลางด้านในและด้านนอก

วัสดุทั้งหมดได้รับการสนับสนุนจากการจัดการคุณภาพ ISO9001 ควบคู่ไปกับการรับรอง REACH และ RoHS สิ่งนี้ทำให้มั่นใจได้ถึงการปฏิบัติตามข้อกำหนดอย่างสมบูรณ์สำหรับห่วงโซ่อุปทานด้านการบินและอวกาศ การแพทย์ และการผลิตที่มีความแม่นยำทั่วโลก ด้วยการจับคู่อัตราการเติมคาร์บอนที่ถูกต้องกับการอัดขึ้นรูปที่มีรูปร่างใกล้เคียงกัน คุณจะได้คุณสมบัติทางกลตรงตามที่คุณออกแบบไว้ โดยส่งมอบในรูปทรงเรขาคณิตที่ช่วยลดค่าใช้จ่ายในการตัดเฉือนของคุณ
