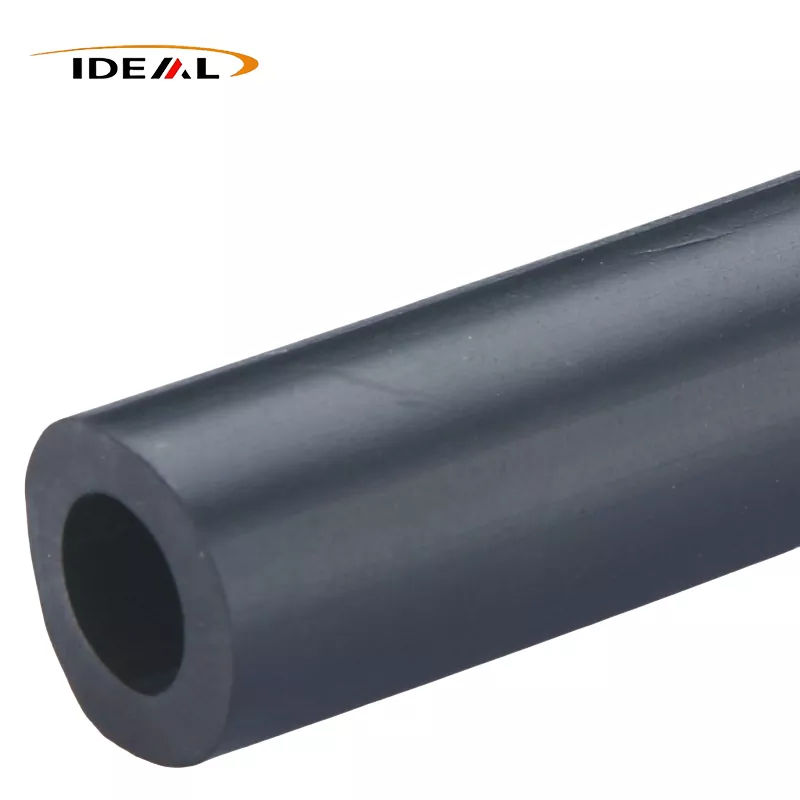

ท่อ PEEK เสริมคาร์บอนไฟเบอร์เป็นตัวเลือกที่ใช้งานได้จริงเมื่อท่อ PEEK มาตรฐานต้องการความแข็ง ความเสถียรของขนาด ความสามารถในการรับน้ำหนัก หรือการควบคุมแบบคงที่มากขึ้น Ideal Plastic ผลิตท่อ PEEK เติมคาร์บอนไฟเบอร์สีดำโดยมีปริมาณคาร์บอนไฟเบอร์ตั้งแต่ 10% ถึง 40% ตัวเลือก LCF และ SCF ระบุช่วงเส้นผ่านศูนย์กลางภายในและภายนอก ความยาว 1,000 มม. หรือ 3,000 มม. และค่าพิกัดความเผื่อ ±0.02 มม.
เกรดที่เหมาะสมไม่ได้ถูกเลือกด้วยเปอร์เซ็นต์คาร์บอนเพียงอย่างเดียว ความยาวของไฟเบอร์ รูปทรงของผนัง อุณหภูมิในการทำงาน สภาพการสึกหรอ ข้อกำหนดทางไฟฟ้า และขนาดที่เสร็จสมบูรณ์ ล้วนส่งผลต่อข้อกำหนด เริ่มต้นด้วยกรณีการบรรทุกและการเขียนแบบ จากนั้นขอใบเสนอราคาสำหรับวัสดุที่กำหนดไว้และข้อกำหนดในการตรวจสอบ
เมื่อท่อ PEEK ที่เติมคาร์บอนไฟเบอร์เป็นตัวเลือกที่เหมาะสม
Pure PEEK มีการผสมผสานที่เป็นประโยชน์ระหว่างความสามารถในการควบคุมอุณหภูมิ ความทนทานต่อสารเคมี ลักษณะการสึกหรอ และความเสถียรของขนาด การเพิ่มคาร์บอนไฟเบอร์จะเปลี่ยนความสมดุลไปสู่ความแข็งและการรองรับน้ำหนัก สิ่งที่สำคัญในท่อที่ใช้เป็นปลอกลูกปืน ฉนวนหรือส่วนประกอบนำทาง ทางเดินของโครงสร้าง ลูกกลิ้งหรือชิ้นส่วนส่งกำลัง หรือโปรไฟล์กึ่งสำเร็จรูปอื่นๆ ที่ต้องคงรูปร่างไว้ภายใต้ความเค้น
โดยปกติแล้วคาร์บอนไฟเบอร์ควรพิจารณาเมื่อท่อ PEEK บริสุทธิ์เบี่ยงเบนมากเกินไป ขยายเกินกรอบหน้าต่างที่พอดี หรือสึกหรอเร็วกว่าที่แอปพลิเคชันอนุญาต นอกจากนี้ยังสามารถช่วยในระบบที่ไวต่อไฟฟ้าสถิตอีกด้วย Ideal Plastic ระบุค่าความต้านทานไฟฟ้าตามปริมาตรต่ำที่สุด1 × 10³ Ω·ซมสำหรับกลุ่มวัสดุ PEEK ที่เติมคาร์บอนไฟเบอร์ แต่ประสิทธิภาพทางไฟฟ้าที่ต้องการควรได้รับการยืนยันสำหรับเกรด ปริมาณเส้นใย รูปทรง และวิธีการทดสอบที่แน่นอน
อย่าใช้ท่อที่เติมคาร์บอนเพื่อทดแทนชิ้นส่วน PEEK ทุกชิ้นโดยอัตโนมัติ คาร์บอนไฟเบอร์อาจส่งผลต่อความสามารถในการขึ้นรูป ลักษณะพื้นผิว แอนไอโซโทรปี และพฤติกรรมทางไฟฟ้า หากท่อต้องมีฉนวนสูง หากพื้นผิวสัมผัสเรียบมากเป็นสิ่งสำคัญ หรือหากชิ้นส่วนสัมผัสกับส่วนผสมทางเคมีที่ไม่ครอบคลุมในข้อมูลที่มีอยู่ ให้ขอการตรวจสอบเฉพาะเกรดก่อนสั่งซื้อ
เลือกเนื้อหาคาร์บอนไฟเบอร์และเกรดไฟเบอร์สำหรับกล่องโหลด
การเปลี่ยนแปลงคาร์บอนไฟเบอร์ 10% ถึง 40% ใน PEEK คืออะไร
Ideal Plastic มีปริมาณคาร์บอนไฟเบอร์ที่ปรับได้ตั้งแต่ 10% ถึง 40% โดยทั่วไป การเพิ่มระดับฟิลเลอร์จะเปลี่ยนคอมโพสิตให้มีความแข็งแกร่งและการรองรับน้ำหนักมากขึ้น ขณะเดียวกันก็ทำให้การเลือกวัสดุมีความอ่อนไหวต่อทิศทางการประมวลผลและการออกแบบโดยรอบมากขึ้น เปอร์เซ็นต์สูงสุดไม่ใช่ค่าที่ดีที่สุดโดยอัตโนมัติ: อาจไม่จำเป็นสำหรับท่อที่รับน้ำหนักน้อย และอาจทำให้การตัดเฉือนหรือข้อกำหนดด้านพื้นผิวซับซ้อนขึ้น
ระบุผลลัพธ์ที่คุณต้องการแทนที่จะถามเพียง "PEEK ที่เติมคาร์บอน" ข้อมูลที่เป็นประโยชน์ได้แก่ โหลดในแนวรัศมี โหลดในแนวแกน ช่วงที่ไม่ได้รับการสนับสนุน ช่วงอุณหภูมิ ความเร็วในการเลื่อน วัสดุผสมพันธุ์ รอบการทำงาน ตัวกลางทางเคมี และไม่ว่าท่อจะต้องกระจายประจุไฟฟ้าสถิตหรือไม่ Ideal Plastic ระบุค่าความแข็งในช่วง 8 ถึง 12 GPa สำหรับผลิตภัณฑ์ PEEK ที่เสริมด้วยคาร์บอนไฟเบอร์ ถือว่าช่วงดังกล่าวเป็นแนวทางระดับผลิตภัณฑ์ ไม่ใช่สิ่งทดแทนเอกสารข้อมูลเฉพาะเกรดหรือการตรวจสอบการออกแบบ
ตัวเลือกท่อ LCF, SCF และ CF30 PEEK
เกรดไฟเบอร์ส่งผลมากกว่าฉลาก LCF หมายถึงคาร์บอนไฟเบอร์ยาว SCF แปลว่า คาร์บอนไฟเบอร์แบบสั้น เส้นใยที่ยาวกว่าอาจมีประโยชน์โดยที่ประสิทธิภาพการเสริมแรงและความแข็งเป็นสิ่งสำคัญ ในขณะที่สารประกอบเส้นใยสั้นอาจเหมาะสมกว่าสำหรับการแปรรูปแบบทั่วไปและโปรไฟล์การตัดเฉือนที่มีรายละเอียด ผลลัพธ์ที่แท้จริงขึ้นอยู่กับการวางแนวของเส้นใย สภาพการขึ้นรูปหรือการอัดขึ้นรูป ความหนาของผนัง และการตัดเฉือน
โดยทั่วไป “CF30” จะระบุถึงสารประกอบ PEEK ที่มีคาร์บอนไฟเบอร์ประมาณ 30% แต่การกำหนดชื่อควรได้รับการยืนยันกับซัพพลายเออร์ ถามว่าท่อ CF30 PEEK ที่เสนอราคาเป็น LCF หรือ SCF หรือไม่ พิกัดความเผื่อที่ใช้หลังการตัดเฉือน และข้อมูลคุณสมบัติใดที่เป็นของสารประกอบนั้น วิธีนี้จะช่วยป้องกันข้อผิดพลาดในการซื้อทั่วไป: การเปรียบเทียบวัสดุสองชนิดด้วยเปอร์เซ็นต์คาร์บอน ในขณะที่มองข้ามรูปแบบเส้นใยและเส้นทางการผลิตที่แตกต่างกัน
ยืนยันท่อ ท่อ โปรไฟล์ และขนาดเครื่องจักรก่อนสั่งซื้อ
ระบุ OD, ID, ความหนาของผนัง, ความยาว, ความคลาดเคลื่อน และการตกแต่งพื้นผิว
“ท่อ PEEK” และ “ท่อ PEEK” มักใช้สลับกันในการค้นหาซัพพลายเออร์ แต่ใบเสนอราคายังคงต้องมีคำจำกัดความมิติที่แม่นยำ ระบุเส้นผ่านศูนย์กลางภายนอก (OD) เส้นผ่านศูนย์กลางภายใน (ID) ความหนาของผนังหรือการคำนวณ ความยาวในการตัด ปริมาณ พิกัดความเผื่อ สภาพขั้นสุดท้าย และข้อกำหนดด้านการตกแต่งพื้นผิว ระบุว่ามิติข้อมูลเป็นแบบอัดรีด ตัด หรือกลึงแล้ว
Ideal Plastic แสดงรายการความยาวมาตรฐาน 1,000 มม. และ 3,000 มม. และค่าเผื่อที่ระบุไว้ที่ ±0.02 มม. สำหรับท่อ PEEK ที่เสริมด้วยคาร์บอนไฟเบอร์ ยืนยันว่าพิกัดความเผื่อครอบคลุมมิติใดบ้าง พิกัดความเผื่อ OD ที่แคบไม่ได้หมายความว่า ID ความร่วมศูนย์ ความตรง หรือความเหลี่ยมส่วนปลายจะมีพิกัดความเผื่อเท่ากันโดยอัตโนมัติ
ใช้การตรวจสอบขนาดตามการวาดเพื่อป้องกันข้อผิดพลาดที่พอดี
ส่งแบบร่างเมื่อท่อสวมทับเพลา เข้ากับตัวเครื่อง หรือในชุดซีลหรือแบริ่งได้ ทำเครื่องหมายคุณลักษณะที่สำคัญแทนที่จะอาศัยคำอธิบายแค็ตตาล็อก การทบทวนควรครอบคลุมถึง:
- ขีดจำกัด OD และ ID รวมถึงความหนาของผนังที่ต้องการ
- ความร่วมศูนย์กลาง ความตรง และการตกไข่ที่ยอมให้โดยที่การประกอบขึ้นอยู่กับพวกมัน
- ความยาวตัด ความเหลี่ยมปลาย การลบมุม ร่อง รู หรือรายละเอียดอื่น ๆ ของเครื่องจักร
- เกรดวัสดุ โครงสร้าง LCF หรือ SCF และเปอร์เซ็นต์คาร์บอนไฟเบอร์
- วิธีการตรวจสอบ แผนการสุ่มตัวอย่าง บรรจุภัณฑ์ และเอกสารประกอบ
สำหรับขนาดท่อ PEEK คาร์บอนไฟเบอร์แบบกำหนดเอง การตรวจสอบแบบวาดมักจะมีประโยชน์มากกว่าการถามเฉพาะขนาดที่ระบุที่ใกล้ที่สุด โดยเปิดเผยความเสี่ยงที่เหมาะสมก่อนการผลิต และทำให้ซัพพลายเออร์มีพื้นฐานที่ชัดเจนสำหรับเครื่องมือ การตัดเฉือน และการตรวจสอบ
ข้อมูลประสิทธิภาพที่เผยแพร่และขีดจำกัดของการเปรียบเทียบ
Ideal Plastic ระบุอุณหภูมิการเบี่ยงเบนความร้อนที่สูงกว่า 315°C และอุณหภูมิการใช้งานต่อเนื่องสูงถึง 260°C สำหรับข้อมูลผลิตภัณฑ์ PEEK ที่เสริมด้วยคาร์บอนไฟเบอร์ ตัวเลขเหล่านี้บ่งบอกถึงความสามารถในอุณหภูมิสูง แต่ไม่ได้หมายความว่าท่อจะสามารถรับภาระทางกลสูงสุดได้อย่างต่อเนื่องที่ 260°C น้ำหนักบรรทุก ความหนาของผนัง เวลาสัมผัส ความเข้มข้นของความเค้น และการติดตั้ง ล้วนส่งผลต่ออุณหภูมิการออกแบบที่ใช้งานได้
ข้อควรระวังเดียวกันนี้ใช้กับการสึกหรอและความทนทานต่อสารเคมี PEEK ที่เติมคาร์บอนมีไว้สำหรับการเสียดสี การสึกหรอ โหลด และสภาวะการสัมผัสสารเคมี แต่ประสิทธิภาพจะขึ้นอยู่กับพื้นผิวการผสมพันธุ์ ความดัน ความเร็ว การหล่อลื่น อุณหภูมิ และความเข้มข้นของสารเคมีที่เกิดขึ้นจริง คำชี้แจงความเข้ากันได้ทางเคมีสำหรับ PEEK ไม่ควรถือเป็นการอนุมัติสำหรับการผสมตัวทำละลาย ของเหลวในกระบวนการ หรือรอบอุณหภูมิทุกรายการ
ใช้ค่าที่เผยแพร่เพื่อจำกัดตัวเลือกวัสดุให้แคบลง จากนั้นตรวจสอบเกรดที่แน่นอน ขอเอกสารข้อมูล ตัวอย่าง หรือการตรวจสอบการใช้งานเมื่อผลที่ตามมาจากความล้มเหลวมีสูง Ideal Plastic ระบุว่ามีตัวอย่างฟรี ซึ่งสามารถรองรับการตรวจสอบความพอดีหรือการทดสอบต้นแบบที่มีการควบคุมก่อนคำสั่งซื้อจำนวนมาก
การใช้งานสำหรับระบบควบคุมอุณหภูมิสูง การสึกหรอ สารเคมี และไฟฟ้าสถิต
ท่อ PEEK คาร์บอนไฟเบอร์เป็นตัวเลือกที่ดีสำหรับระบบอุตสาหกรรมที่รวมความร้อนเข้ากับความต้องการทางกล พื้นที่การประเมินโดยทั่วไป ได้แก่:
- ชิ้นส่วนรับน้ำหนักหรือระบบส่งกำลัง:คาร์บอนไฟเบอร์สามารถเพิ่มความแข็งและลดการโก่งตัวเมื่อเทียบกับ PEEK บริสุทธิ์ธรรมดา
- ส่วนประกอบที่เน้นการสึกหรอ:คอมโพสิตนี้เหมาะสมกับการใช้งานที่เกี่ยวข้องกับการเสียดสีและการสึกหรอ แต่วัสดุผสมพันธุ์และหน้าที่ความเร็วความดันยังต้องมีการตรวจสอบ
- ท่ออุณหภูมิสูง:ตัวเลขการใช้งานต่อเนื่องที่ 260°C ที่ระบุไว้และ HDT ที่สูงกว่า 315°C ถือเป็นจุดเริ่มต้นสำหรับการคัดกรองความร้อน ไม่ใช่ขีดจำกัดการออกแบบที่สมบูรณ์
- ส่วนประกอบกระบวนการทางเคมี:ประเมินตัวกลาง ความเข้มข้น อุณหภูมิ และระยะเวลาการสัมผัส แทนที่จะอาศัยคำว่า "ทนต่อสารเคมี"
- อุปกรณ์ที่ไวต่อไฟฟ้าสถิต:ความต้านทานปริมาตรต่ำที่ระบุอาจเกี่ยวข้องในกรณีที่ประจุกระจายมีความสำคัญ ยืนยันข้อกำหนดการทดสอบสายดินและไฟฟ้าสำหรับชิ้นส่วนที่เสร็จแล้ว
คาร์บอนไฟเบอร์มักถูกเปรียบเทียบกับใยแก้วบ่อยครั้ง ตัวเลือกที่ดีกว่าขึ้นอยู่กับคุณสมบัติของเป้าหมาย: โดยทั่วไปแล้ว PEEK ที่เติมคาร์บอนจะถูกเลือกเมื่อความแข็ง น้ำหนัก พฤติกรรมการสึกหรอ หรือการกระจายทางไฟฟ้ามีความสำคัญมากกว่า ในขณะที่การตัดสินใจขั้นสุดท้ายต้องใช้ข้อมูลเกรดที่เทียบเคียงได้ แทนที่จะใช้ชื่อตัวเติมเพียงอย่างเดียว
ขอใบเสนอราคาท่อคาร์บอนไฟเบอร์ PEEK ที่ได้รับการยืนยันจากพลาสติกในอุดมคติ
ส่งแบบหรือข้อกำหนดที่ชัดเจนสำหรับคุณจาก Ideal Plasticท่อ PEEK เสริมคาร์บอนไฟเบอร์. รวมถึงอุณหภูมิการใช้งาน โหลด สภาวะแรงเสียดทานหรือการสึกหรอ ตัวกลางทางเคมี ข้อกำหนดในการควบคุมไฟฟ้าสถิต OD ID ความยาว พิกัดความเผื่อ ปริมาณ และเป้าหมายการส่งมอบ
ขอใบเสนอราคาเพื่อระบุเปอร์เซ็นต์ของคาร์บอนไฟเบอร์ โครงสร้าง LCF หรือ SCF ความคลาดเคลื่อนของขนาดที่เกี่ยวข้อง เอกสารการตรวจสอบ ความพร้อมใช้งานของตัวอย่าง และพิจารณาว่าชิ้นส่วนนั้นจัดส่งเป็นท่อหรือทำให้เสร็จโดยการตัดเฉือนหรือไม่ Ideal Plastic จัดจำหน่ายโปรไฟล์ PEEK กึ่งสำเร็จรูปและกลึงจากกวางโจว ประเทศจีน รวมถึงท่อและส่วนประกอบสั่งทำพิเศษ โดยมีระยะเวลารอคอยสินค้ามาตรฐานหรือแบบกำหนดเองสำหรับลูกค้าต่างประเทศ
สำหรับการตรวจสอบครั้งแรก ให้ใช้หน้าใบเสนอราคาท่อ PEEK คาร์บอนไฟเบอร์แบบกำหนดเองและแนบภาพวาด การตรวจสอบเกรดและขนาดที่ผ่านการตรวจสอบแล้วมักจะประหยัดเวลาได้มากกว่าการเลือกท่อ CF30 ที่ระบุ และแก้ไขความพอดีหลังการผลิต
