ท่อ PEEK คืออะไร และเมื่อใดที่คุณควรเลือก PEEK ที่เติมคาร์บอนไฟเบอร์

คำตอบสั้นๆ: เลือกท่อ PEEK ที่เติมคาร์บอนไฟเบอร์เมื่อเพิ่มความแข็งและความเสถียรของขนาดซึ่งช่วยลดข้อเสียได้

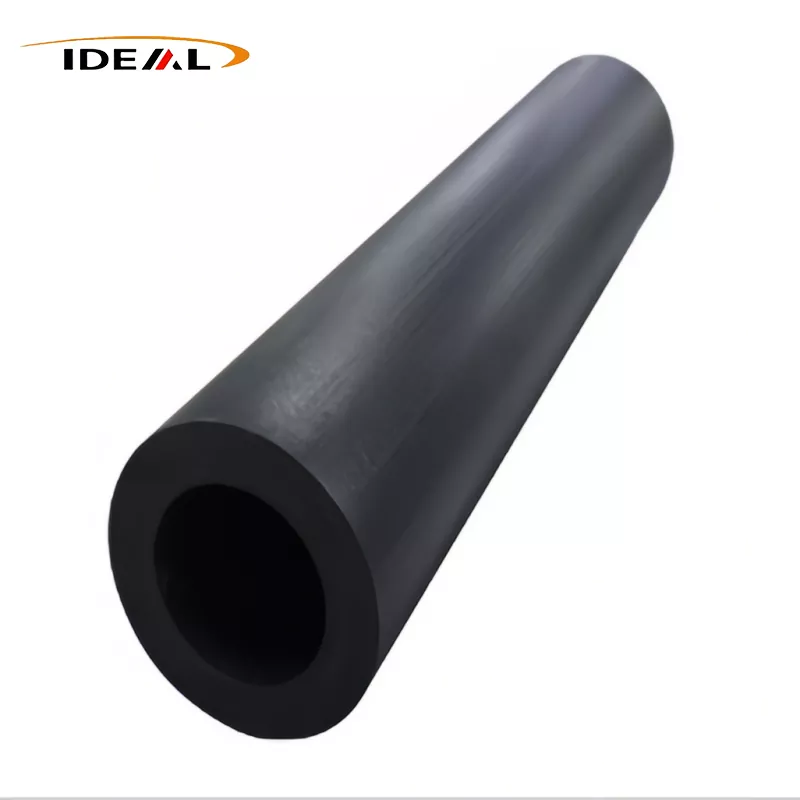

ท่อ PEEK เป็นรูปทรงกึ่งสำเร็จรูปกลวงที่ใช้โดยจัดหาหรือกลึงเป็นชิ้นส่วนต่างๆ เช่น บุชชิ่ง ปลอก ซีล ส่วนประกอบวาล์ว และตัวฉนวน คาร์บอนไฟเบอร์จะถูกเติมเข้าไปเมื่อ PEEK ที่ยังไม่ได้บรรจุไม่ได้ให้ความแข็ง การควบคุมขนาด หรือความต้านทานต่อการเสียรูปภายใต้ภาระทางกลและความร้อนเพียงพอ

นั่นไม่ได้ทำให้วัสดุที่เติมคาร์บอนเป็นตัวเลือกระดับพรีเมียมโดยอัตโนมัติ อาจให้อภัยได้น้อยกว่า PEEK บริสุทธิ์ ยากกว่าในเครื่องมือตัดและความแตกต่างทางไฟฟ้า การตัดสินใจที่ถูกต้องขึ้นอยู่กับทิศทางของโหลด อุณหภูมิ การสัมผัสสารเคมี พื้นผิวการผสมพันธุ์ ข้อกำหนดทางไฟฟ้า และปริมาณสต็อกที่คุณต้องการกำจัด ข้อเสนอในอุดมคติของกวางโจวท่อ PEEK เติมคาร์บอนไฟเบอร์ด้วยเนื้อหาคาร์บอนไฟเบอร์ที่ปรับได้ตั้งแต่ 10% ถึง 40% บริษัทระบุ 30% เป็นอัตราส่วนที่ใช้กันทั่วไป

ท่อ ท่อ และท่ออาจอธิบายถึงสต็อคกึ่งสำเร็จรูปชนิดเดียวกัน แต่ต้องระบุขนาดอย่างชัดเจน

ในแค็ตตาล็อกสต็อกโพลีเมอร์ "ท่อ PEEK" "ท่อ PEEK" และ "ท่อ PEEK" มักใช้แทนกันได้ ผู้ซื้อไม่ควรสันนิษฐานว่าข้อกำหนดเหล่านี้เป็นไปตามแบบแผนเกี่ยวกับท่อโลหะ ซัพพลายเออร์อาจอธิบายถึงการตัดเฉือนที่มีผนังหนาแทนที่จะเป็นแนวรับแรงดันซึ่งมีจุดประสงค์เพื่อลำเลียงของเหลวขณะติดตั้ง

การซื้อรูปวาด ไม่ใช่คำนาม ควรควบคุมคำสั่งซื้อ หากเกี่ยวข้องกับการบริการด้านแรงดัน ขนาดสต็อคกึ่งสำเร็จรูปเพียงอย่างเดียวไม่สามารถสร้างความสามารถในการรับแรงดันได้ รูปทรงเรขาคณิต ข้อต่อ อุณหภูมิ ตัวกลาง ประวัติการโหลด และมาตรฐานการออกแบบที่เกี่ยวข้อง ล้วนต้องมีการตรวจสอบทางวิศวกรรมแยกต่างหาก

กำหนด OD, ID, ความหนาของผนัง, ความยาว และค่าเผื่อการตัดเฉือนบน ดรออิ้งบอกขนาด

ระบุเส้นผ่านศูนย์กลางภายนอก เส้นผ่านศูนย์กลางภายใน และความยาว จากนั้นระบุว่าแต่ละค่าเป็นค่าที่ระบุ ตามที่ผลิต หรือจำเป็นหลังการตัดเฉือน รวมถึงความร่วมศูนย์ ความตรง ความกลม ผิวสำเร็จ และสภาพปลายส่วนที่ส่งผลต่อชิ้นงานที่เสร็จแล้ว ค่าเผื่อเส้นผ่านศูนย์กลางบวกหรือลบทั่วไปไม่สามารถควบคุมความร่วมศูนย์ของรูถึง OD ได้

ปล่อยให้ค่าเผื่อการตัดเฉือนเพียงพอเพื่อทำความสะอาดผิวและแก้ไขการบิดเบี้ยวที่คาดหวัง แต่ไม่มากจนทำให้ต้นทุนวัสดุและเวลาในการตัดเฉือนเพิ่มขึ้นโดยไม่จำเป็น ผนังบางที่เสร็จแล้วต้องได้รับการดูแลเป็นพิเศษ: แรงกดของหัวจับ ความร้อนในการตัด และความเค้นตกค้างสามารถเคลื่อนรูได้หลังจากที่ออกจากเครื่องจักรแล้ว

ถือว่าช่วงขนาดที่เผยแพร่และพิกัดความเผื่อ ±0.02 มม. เป็นการกล่าวอ้างเพื่อชี้แจง ไม่ใช่รับประกันสำหรับการผสม ID/OD ทุกรายการ

หน้าผลิตภัณฑ์ของ GuangZhou Ideal แสดงรายการวัสดุสีดำ ID ที่กำหนด Φ20–458 มม. OD Φ15–404 มม. ความยาว 1,000 มม. และ 3,000 มม. และค่าเผื่อที่ระบุไว้ที่ ±0.02 มม. ไม่ควรอ่านช่วงเหล่านั้นเป็นเมทริกซ์ของมิติที่เปลี่ยนแปลงได้อย่างอิสระ ท่อที่ถูกต้องต้องมี OD ใหญ่กว่า ID

ก่อนทำการสั่งซื้อ ให้สอบถามว่าชุดค่าผสม ID/OD ใดที่มีให้เลือก และคุณสมบัติใดบ้างที่เกณฑ์ความคลาดเคลื่อนครอบคลุม นอกจากนี้ ยังยืนยันอุณหภูมิการวัด วิธีการตรวจสอบ แผนการสุ่มตัวอย่าง เกณฑ์ความตรง และไม่ว่าจะใช้ค่าความคลาดเคลื่อนที่ยอมรับได้กับสต็อคหรือพื้นผิวที่ตัดเฉือนหรือไม่ ที่ขนาดท่อ PEEK ที่เผยแพร่และข้อมูลความทนทานเป็นจุดเริ่มต้น RFQ ที่มีประโยชน์ ไม่ใช่สิ่งทดแทนการวาดที่ยอมรับ

คาร์บอนไฟเบอร์ชนิดใดที่เปลี่ยนแปลงใน PEEK และสิ่งใดที่ไม่ปรับปรุงโดยอัตโนมัติ

เส้นใยคาร์บอนจำกัดการเคลื่อนไหวภายในเมทริกซ์ PEEK ในเกรดและการวางแนวที่เหมาะสม ซึ่งโดยทั่วไปจะเพิ่มความแข็ง ลดการเปลี่ยนแปลงขนาดภายใต้ภาระ และปรับปรุงเสถียรภาพเมื่ออุณหภูมิเปลี่ยนแปลง เอฟเฟกต์เหล่านี้สามารถช่วยให้ปลอกกลึงยึดรูปทรงหรือลดการคืบซึ่ง PEEK บริสุทธิ์จะเคลื่อนที่มากเกินไป

การเสริมแรงยังแนะนำทิศทางด้วย เส้นทางการผลิตและการไหลของวัสดุสามารถจัดเรียงเส้นใยได้ ดังนั้นคุณสมบัติตามแนวแกนและผนังทะลุอาจแตกต่างกัน คาร์บอนไฟเบอร์ไม่ได้ปรับปรุงทุกส่วนต่อการสึกหรอโดยอัตโนมัติ รักษาความเป็นฉนวนไฟฟ้า หรือเพิ่มความต้านทานต่อสารเคมีทุกชนิด นอกจากนี้ยังสามารถลดความเหนียวและทำให้ขอบมีแนวโน้มที่จะเกิดการบิ่นมากขึ้นในระหว่างการตัดเฉือนหรือการประกอบที่รุนแรง

เปรียบเทียบเกรด PEEK บริสุทธิ์ เติมคาร์บอนไฟเบอร์ และเกรด PEEK ที่ดัดแปลงอื่นๆ เกี่ยวกับความแข็ง การสึกหรอ พฤติกรรมทางไฟฟ้า การสัมผัสสารเคมี และความสามารถในการขึ้นรูป

สำหรับการตัดเฉือนท่อ PEEK ที่เติมคาร์บอนไฟเบอร์ ให้ใช้เครื่องมือที่คมและเหมาะสมและการทำงานที่ได้รับการควบคุม ดูการเจาะเสร็จ การสร้างความร้อน และการแตกตัวของไฟเบอร์ แทนที่จะอาศัยเพียงการอ่านค่าเส้นผ่านศูนย์กลางภายนอกเท่านั้น หากการสัมผัสสารเคมีมีความสำคัญ ให้ประเมินเกรดที่สมบูรณ์โดยเทียบกับของเหลว ความเข้มข้น อุณหภูมิ ความดัน และเวลาสัมผัสที่เกิดขึ้นจริง

ป้าย "ท่อ PEEK คาร์บอนไฟเบอร์ 30%" ไม่ใช่ข้อกำหนดเฉพาะของวัสดุที่สมบูรณ์

เปอร์เซ็นต์จะบอกคุณถึงการโหลดฟิลเลอร์ แต่ไม่เพียงพอที่จะอนุมัติวัสดุ คุณยังคงต้องการเกรดเรซินและสารประกอบ เส้นทางการผลิต รูปแบบเส้นใย การควบคุมคุณภาพ และข้อมูลคุณสมบัติของสต็อคที่ให้มา ชี้แจงว่าเปอร์เซ็นต์ที่ระบุถูกกำหนดโดยน้ำหนักหรือเกณฑ์อื่น

สอบถามด้วยว่าท่อจะมาจากล็อตการผลิตเดียวหรือไม่ และซัพพลายเออร์สามารถจัดทำบันทึกการตรวจสอบที่เชื่อมโยงกับล็อตได้หรือไม่ ต้นแบบที่เครื่องจักรสะอาดไม่ได้พิสูจน์ว่าสต็อกในภายหลังจะทำงานเหมือนกันหากการวางแนวของสารประกอบ กระบวนการ หรือเส้นใยเปลี่ยนแปลง อนุมัติเกรดและแบบฟอร์มสต็อคที่แน่นอน ไม่ใช่คำอธิบายทั่วไป "30% CF PEEK"

ข้อมูลซัพพลายเออร์จะต้องตรงกับเกรดจริง วิธีทดสอบ การวางแนวของไฟเบอร์ และเงื่อนไขการบริการ

ค่าแผ่นข้อมูลจะมีประโยชน์ก็ต่อเมื่อค่าเหล่านี้แสดงถึงวัสดุที่คุณจะได้รับเท่านั้น ตรวจสอบการวางแนวของชิ้นงานทดสอบ การปรับสภาพ อุณหภูมิทดสอบ และวิธีการทดสอบ ข้อมูลคูปองที่ฉีดขึ้นรูปอาจไม่สามารถทำนายพฤติกรรมของท่อที่มีผนังหนาซึ่งตัดเฉือนในทิศทางของเส้นใยที่แตกต่างกัน

สำหรับการใช้งานที่อุณหภูมิสูง ให้เปรียบเทียบคุณสมบัติที่อุณหภูมิใช้งานแทนที่จะใช้ค่าอุณหภูมิห้อง สำหรับบริการด้านเคมี ให้คำนึงถึงความเครียดและความร้อนไปพร้อมๆ กัน หากขนาดที่แคบมีความสำคัญ ให้ขอการวัดตามรูปทรงที่ให้มา และตกลงว่าจะปรับสภาพชิ้นส่วนอย่างไรก่อนทำการตรวจสอบ

ตรวจสอบปริมาตรและความต้านทานต่อพื้นผิวก่อนบำบัด PEEK ที่เติมคาร์บอนไฟเบอร์เป็นสื่อกระแสไฟฟ้าหรือกระจายไฟฟ้าสถิต

คาร์บอนไฟเบอร์สามารถลดความต้านทานไฟฟ้าของ PEEK ได้ แต่ค่าการนำไฟฟ้าไม่ได้ติดตามโดยตรงจากเปอร์เซ็นต์ของตัวเติม การกระจายไฟเบอร์ การสัมผัสระหว่างเส้นใย การวางแนว ความหนาของผนัง และการแปรรูป ล้วนส่งผลต่อผลลัพธ์ วัสดุที่อธิบายว่าเสริมด้วยคาร์บอนอาจยังพลาดช่วงความต้านทานที่คุณต้องการ

ใส่ค่าความต้านทานปริมาตรหรือช่วงความต้านทานพื้นผิวที่ต้องการบนแบบร่างหรือข้อกำหนดเฉพาะของวัสดุ พร้อมทั้งวิธีทดสอบและข้อกำหนดในการปรับสภาพ หากการกระจายประจุมีความสำคัญต่อความปลอดภัย ให้สต็อกหลอดตัวแทนทดสอบหรือส่วนประกอบสำเร็จรูป อย่าทดแทนใบรับรองปริมาณคาร์บอนสำหรับการวัดทางไฟฟ้า

รายการตรวจสอบ RFQ: ยืนยันปริมาณคาร์บอนไฟเบอร์ รูปทรง ความคลาดเคลื่อนที่ยอมรับได้ พื้นผิวสำเร็จ บันทึกการตรวจสอบ เอกสารการปฏิบัติตามข้อกำหนด ปริมาณ เวลานำ และการส่งมอบถึงที่

• วัสดุ:เกรด PEEK ที่แน่นอน เปอร์เซ็นต์คาร์บอนไฟเบอร์ และวิธีการกำหนดเปอร์เซ็นต์นั้น
• เรขาคณิต:OD, ID, สภาพผนัง, ความยาว, สภาพขั้นสุดท้าย และค่าเผื่อการตัดเฉือน
• การควบคุม:ข้อกำหนดความคลาดเคลื่อนของมิติ ความร่วมศูนย์กลาง ความตรง ความกลม และการตกแต่งพื้นผิว
• ผลงาน:อุณหภูมิการใช้งาน โหลด สารเคมี ส่วนต่อประสานการสึกหรอ และพฤติกรรมทางไฟฟ้าที่จำเป็น
• หลักฐาน:ข้อมูลการทดสอบที่เกี่ยวข้อง การตรวจสอบย้อนกลับล็อต รายงานการตรวจสอบ และเอกสารการปฏิบัติตามข้อกำหนดที่จำเป็น
• เงื่อนไขการค้า:ต้นแบบและปริมาณการผลิต ระยะเวลาในการผลิต บรรจุภัณฑ์ ข้อกำหนดในการส่งมอบสินค้า (Incoterms) และการส่งมอบทางบกไปยังจุดหมายปลายทางของสหรัฐอเมริกา
• การยอมรับ:การแก้ไขแบบร่างที่ได้รับอนุมัติ วิธีการตรวจสอบและขั้นตอนในการจัดการสต็อกที่ไม่เป็นไปตามข้อกำหนด
