ตัวยึด PEEK

Ideal Plastic ซึ่งเป็นผู้ผลิตในจีนที่เชื่อถือได้ มีความเชี่ยวชาญในการผลิตพลาสติกวิศวกรรมประสิทธิภาพสูง โดยผลิตตัวยึด PEEK แบบกำหนดเองและได้มาตรฐาน ซึ่งมาแทนที่โซลูชันตัวยึดโลหะทั่วไปสำหรับสภาพแวดล้อมทางอุตสาหกรรมที่รุนแรง แตกต่างจากตัวยึดพลาสติกทั่วไป ซีรีส์ตัวยึด PEEK ของเราใช้วัตถุดิบ PEEK ที่มีความบริสุทธิ์สูงและสูตรการบรรจุที่ได้รับการดัดแปลงโดยมืออาชีพ ผสมผสานการฉีดขึ้นรูปที่เป็นผู้ใหญ่และเทคโนโลยีการตัดเฉือน CNC ที่มีความแม่นยำห้าแกน ผลิตภัณฑ์ทั้งหมดได้รับการตรวจสอบจากโรงงานอย่างเข้มงวดและการบรรเทาความเครียด เป็นไปตามมาตรฐานอุตสาหกรรม DIN และ ISO อย่างครบถ้วน และแก้ปัญหาหลักๆ เช่น การรบกวนทางแม่เหล็กไฟฟ้า การกัดกร่อนของสารเคมี และการเสื่อมสภาพที่อุณหภูมิสูงซึ่งต้องเผชิญโดยตัวยึดโลหะในการใช้งานอุปกรณ์ที่มีความแม่นยำ

การจำแนกประเภทผลิตภัณฑ์

1. ตามประเภทผลิตภัณฑ์: ประกอบด้วยสลักเกลียว PEEK, สกรู PEEK, น็อต PEEK, หมุด PEEK แบบเติม, แหวนรอง PEEK และคลิป PEEK ทำให้เกิดชุดอุปกรณ์ยึดพลาสติกครบชุด

2. ตามชนิดหัวสกรู: ครอบคลุมสกรูหัวจม, สกรูทอกซ์, โบลท์หัวหกเหลี่ยม, สกรูหัวแบน และสกรูเทเปอร์จม สำหรับความต้องการพื้นที่การประกอบที่แตกต่างกัน

3. ตามเกรดการใช้งาน: เกรดอุตสาหกรรมทั่วไป เกรดเซมิคอนดักเตอร์ และเกรดทางการแพทย์ โดยมีการควบคุมวัตถุดิบและความสะอาดที่สอดคล้องกันสำหรับแต่ละเกรด

คุณสมบัติของวัสดุหลัก

PEEK (โพลีอีเทอร์อีเทอร์คีโตน) เป็นรากฐานประสิทธิภาพขั้นพื้นฐานสำหรับตัวยึด PEEK และโครงสร้างโมเลกุลที่มีความเสถียรนำมาซึ่งข้อได้เปรียบด้านการทำงานหลายประการ ซึ่งพลาสติกวิศวกรรมทั่วไปไม่สามารถเทียบได้

1. ฉนวนและการแยกไฟฟ้า: PEEK ที่ไม่ได้รับการบรรจุนั้นเป็นฉนวนและไม่นำไฟฟ้าโดยธรรมชาติ โดยแยกเส้นทางนำไฟฟ้าระหว่างส่วนประกอบและการปกป้องโมดูลวงจร

2. การป้องกันการรบกวนสนามแม่เหล็กและสนามแม่เหล็ก: PEEK ไม่ใช่แม่เหล็กโดยสมบูรณ์ และไม่สามารถทำให้เป็นแม่เหล็กหรือสร้างสนามแม่เหล็กได้

3. ความต้านทานการกัดกร่อนของสารเคมี: PEEK ทนทานต่อตัวทำละลายส่วนใหญ่ กรดและด่างอ่อน และสารละลายเคมีอุตสาหกรรมทั่วไปหลายชนิด

4. การปล่อยมลพิษต่ำและการประกอบที่สะอาด: วัสดุ PEEK มีการปล่อยก๊าซต่ำและการปนเปื้อนของเศษเล็กเศษน้อยภายในห้องอุปกรณ์ที่ปิดสนิท

5. การลดน้ำหนักและการลดน้ำหนัก: เมื่อเปรียบเทียบกับตัวยึดที่ทำจากสแตนเลส จะช่วยลดน้ำหนักได้อย่างมาก ทำให้เหมาะสำหรับส่วนประกอบในการทดสอบการบินและอวกาศและชุดอุปกรณ์น้ำหนักเบา

คุณสมบัติที่รวมกันเหล่านี้ทำให้ซีรีส์ตัวยึดเป็นที่ต้องการเมื่อชิ้นส่วนโลหะมีความเสี่ยงต่อการนำไฟฟ้า ความเป็นแม่เหล็ก หรือการกัดกร่อนที่ไม่ต้องการ

กระบวนการผลิต

ตัวยึดเกลียว PEEK ผลิตโดยสองเส้นทางหลัก: การตัดเฉือน CNC และการฉีดขึ้นรูป จุดหลอมเหลวสูงและค่าการนำความร้อนต่ำของ PEEK สร้างขีดจำกัดการประมวลผลที่แตกต่างกันระหว่างทั้งสองวิธี

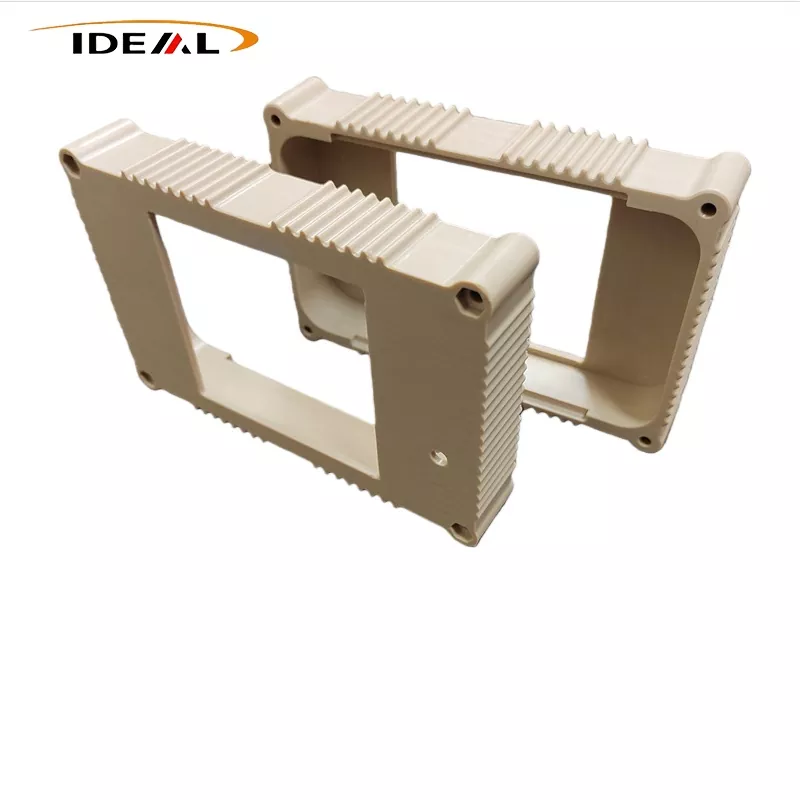

เครื่องจักรกลซีเอ็นซีที่มีความแม่นยำ

เนื่องจากเป็นกระบวนการหลัก การใช้งานอุปกรณ์กึ่งตัวนำ อุปกรณ์ทางการแพทย์ และตัวยึดที่มีความแม่นยำสูงส่วนใหญ่จึงใช้การตัดแท่งหรือแผ่น ไม่จำเป็นต้องใช้แม่พิมพ์ ช่วยให้สามารถสร้างต้นแบบ การผลิตจำนวนน้อย และการปรับแต่งที่ไม่ได้มาตรฐาน มันให้ความแม่นยำของเกลียวที่เชื่อถือได้และความสม่ำเสมอของมิติ

ความท้าทายของการตัดเฉือน CNC อยู่ที่:

● การสึกหรออย่างรุนแรงของเครื่องมือเกรดฟิลเลอร์: PEEK ที่เติมคาร์บอนและใยแก้วมีความแข็งสูง ส่งผลให้เครื่องมือคาร์ไบด์สึกหรออย่างรวดเร็วในระหว่างการตัด หลังจากการทื่อ เครื่องมือจะฉีกโปรไฟล์ของเกลียว ทำให้เกิดครีบและรอยแตกขนาดเล็กซึ่งยากต่อการตรวจจับด้วยตาเปล่า แต่มีแนวโน้มที่จะแตกหักได้ง่ายหลังการประกอบ ต้องใช้เครื่องมือเพชรหรือคาร์ไบด์คุณภาพสูง ซึ่งต้องเปลี่ยนเครื่องมือและบำรุงรักษาบ่อยครั้ง ส่งผลให้ต้นทุนการตัดเฉือนเพิ่มขึ้น

● ความเสี่ยงจากความเค้นจากความร้อนและความเครียดตกค้างในการตัดเฉือน: PEEK มีค่าการนำความร้อนต่ำ ทำให้การกระจายความร้อนทำได้ยากในระหว่างการตัด อุณหภูมิที่สูงเฉพาะที่อาจทำให้วัสดุเสื่อมโทรมและตกขาวได้ หากไม่ได้ดำเนินการบรรเทาความเครียดหลังจากการตัดเฉือนหยาบ ความเค้นตกค้างจะยังคงอยู่ในชิ้นส่วน หลังจากการจัดเก็บและการทำความร้อน ด้ายจะเสียรูปและการแตกร้าว ส่งผลให้เกิดข้อบกพร่องบ่อยครั้งในอุตสาหกรรม ปัญหาความเครียดมีความโดดเด่นเป็นพิเศษในส่วน M2 และ M3 ขนาดเล็ก

● ความยากในการกลึงเกลียวขนาดเล็ก: ตัวยึด Micro PEEK เช่น M2 และ M2.5 มีเกลียวบางและเปราะ ต๊าปมีแนวโน้มที่จะแตกหักระหว่างการต๊าป และรอยแตกขนาดเล็กที่ซ่อนอยู่นั้นเกิดขึ้นได้ง่ายระหว่างการตัดเฉือน ผลผลิตต่ำ ซึ่งแตกต่างจากสกรูสแตนเลสที่ให้ผลผลิตสูงเป็นพิเศษ

กระบวนการฉีดขึ้นรูป

PEEK มีจุดหลอมเหลวสูงกว่า 343°C ซึ่งต้องใช้แม่พิมพ์และอุปกรณ์ที่มีอุณหภูมิสูงเป็นพิเศษสำหรับการฉีดขึ้นรูป กรอบเวลากระบวนการแคบ และการลงทุนด้านแม่พิมพ์เริ่มแรกก็สูง การลงทุนด้านแม่พิมพ์สูงและรอบการเปิดแม่พิมพ์ที่ยาวนาน ความแม่นยำของเกลียวมีจำกัด มีแนวโน้มที่จะขาดแคลนวัสดุและมีเสี้ยน อัตราข้อบกพร่องสูงสำหรับรูปทรงส่วนหัวที่ซับซ้อนและชิ้นส่วนขนาดเล็ก

ความยากในการฉีดขึ้นรูปอยู่ที่จุดหลอมเหลวของ PEEK ที่สูงกว่า 343°C ซึ่งต้องใช้ถังและแม่พิมพ์ที่มีอุณหภูมิสูง การอบแห้งที่ไม่เพียงพออาจทำให้เกิดฟองอากาศและเส้นสีเงินภายในผลิตภัณฑ์ อุณหภูมิแม่พิมพ์ที่ไม่เพียงพอส่งผลให้ความเป็นผลึกไม่เพียงพอ ความต้านทานต่ออุณหภูมิและความต้านทานการคืบคลานลดลงอย่างมาก เกลียวที่ฉีดขึ้นรูปมีแนวโน้มที่จะเกิดการขาดแคลนวัสดุ วาบไฟ และเสี้ยน และความน่าเชื่อถือยังไม่เพียงพอในการใช้งานที่มีความแม่นยำสูง

Ideal Plastic ควบคุมทั้งสองกระบวนการอย่างระมัดระวัง โดยเลือกวิธีการผลิตที่เหมาะสมโดยพิจารณาจากปริมาณแบทช์ ขนาด ความแม่นยำ และเกรดการใช้งานของแต่ละคำสั่งซื้อ

กฎการตรวจสอบคุณภาพ

ตัวยึด PEEK แต่ละชุดต้องผ่านชุดขั้นตอนการตรวจสอบและควบคุมโรงงานที่กำหนดไว้ก่อนจัดส่ง ซึ่งช่วยลดความเสี่ยงความล้มเหลวที่ซ่อนอยู่ในอุปกรณ์ระดับไฮเอนด์

1. การตรวจสอบด้าย: การตรวจสอบเกจเกลียวเข้า/ไม่ผ่าน 100% เกจ go ควรขันเข้าอย่างราบรื่น และเกจแบบ no-go ควรขันเกลียวไม่เกิน 2 เกลียว ขนาดเล็ก เช่น M2 และ M3 จะได้รับการคัดกรองพิเศษเพื่อตรวจสอบด้ายขาดและรอยแตกขนาดเล็ก

2. การตรวจสอบมิติ: การวัดจะดำเนินการที่อุณหภูมิห้อง (20°C) เพื่อหลีกเลี่ยงข้อผิดพลาดในการวัดที่เกิดจากการขยายตัวและการหดตัวเนื่องจากความร้อน มิติที่สำคัญได้รับการตรวจสอบโดยใช้คาลิปเปอร์และไมโครมิเตอร์ตามแบบหรือมาตรฐาน รายงานแบบเต็มมิติจัดทำขึ้นสำหรับตัวอย่างชิ้นส่วนที่มีความแม่นยำ

3. การตรวจสอบด้วยสายตา + การเก็บตัวอย่างด้วยแว่นขยาย: ตรวจสอบชิ้นส่วนต่างๆ เพื่อหารอยแตก รอยหยัก รอยไหม้จากการเผาไหม้ และรอยขรุขระ เกลียวและร่องหัวไม่ควรมีขอบยุบและมุมบิ่น ควรตรวจสอบส่วนประกอบของฟิลเลอร์เพื่อหาการรวมตัวกันและการยื่นออกมาของฟิลเลอร์

4. การตรวจสอบการเก็บตัวอย่างแบบทำลายล้าง (ข้อมูลจำเพาะที่มีความเสี่ยงสูง): สำหรับการผลิตจำนวนมาก เช่น M2/M2.5 จะมีการเก็บตัวอย่างสำหรับการทดสอบการทำลายแรงบิด เพื่อตรวจสอบความต้านทานของเกลียวต่อแรงทำลายล้าง และระบุความเสี่ยงของการแตกร้าวที่ซ่อนอยู่ล่วงหน้า

5. การควบคุมความสะอาด (เกรดเซมิคอนดักเตอร์): การทำความสะอาดอัลตราโซนิกเพื่อกำจัดอนุภาคขนาดเล็กของเศษตัด บรรจุภัณฑ์ที่สะอาดและป้องกันไฟฟ้าสถิตเพื่อป้องกันการปนเปื้อนทุติยภูมิ

การตรวจสอบแบบหลายขั้นตอนเหล่านี้ช่วยให้ลูกค้าหลีกเลี่ยงปัญหาด้านคุณภาพทั่วไปที่พบในทางเลือกราคาประหยัดที่มีอยู่ในตลาด

การเปรียบเทียบวัสดุ

เทอร์โมพลาสติกประสิทธิภาพสูงหลายชนิดใช้สำหรับการผลิตตัวยึด การเลือกโพลีเมอร์ที่ถูกต้องจำเป็นต้องมีความสมดุลระหว่างความต้านทานต่ออุณหภูมิ ประสิทธิภาพการคืบ ความเปราะบาง และความเข้ากันได้ทางเคมีสำหรับส่วนประกอบเป้าหมาย

ไม่มีวัสดุชนิดเดียวที่เหมาะกับทุกกรณีการใช้งาน ตารางเปรียบเทียบช่วยให้วิศวกรจำกัดตัวเลือกวัสดุให้แคบลงได้อย่างรวดเร็วตามอุณหภูมิในการทำงาน ข้อกำหนดด้านสุญญากาศ การสัมผัสสารเคมี และความถี่ในการบำรุงรักษา

กรณีความล้มเหลวของสนาม

กรณีที่ 1: การแตกร้าวเป็นชุดของสกรู M3 CF PEEK ในห้องสุญญากาศเซมิคอนดักเตอร์

อาการ: สกรูทั้งหมดผ่านการทดสอบการประกอบ แต่เริ่มร้าวหลังจากผ่านไป 50 รอบที่อุณหภูมิสูง
สาเหตุหลัก: การเก็บผิวละเอียดโดยตรงหลังจากการกัดหยาบ CNC โดยข้ามการอบอ่อนขั้นกลาง ส่งผลให้เกิดความเค้นตัดตกค้างและคลายความเค้นรวมจากการหมุนเวียนด้วยความร้อน
วิธีแก้ไข: ใช้กระบวนการบังคับหยาบ การอบอ่อน และการเก็บผิวละเอียด

กรณีที่ 2: อุปกรณ์เคมีเกิดการคลายตัวเป็นเวลานาน โดยไม่มีการแตกหักที่มองเห็นได้
อาการ: แรงบิดในการประกอบอยู่ที่เดิม ไม่มีแตกหัก แต่พรีโหลดลดลงอย่างต่อเนื่องหลังจากการหมุนเวียนของอุณหภูมิ
สาเหตุหลัก: อุณหภูมิในการทำงานเกิน Tg (143 ℃) ส่งผลให้การคืบและการขยายตัวทางความร้อนไม่ตรงกันภายใต้ภาระที่ต่อเนื่อง
วิธีแก้ไข: แทนที่ด้วยเกรด GF PEEK เพิ่มแหวนรอง PEEK และใช้กระบวนการขันให้แน่นใหม่เป็นระยะ

กรณีที่ 3: สกรู PEEK ฉีดขึ้นรูปไม่บุบสลายที่อุณหภูมิห้อง การปอกเกลียวอย่างรวดเร็วที่อุณหภูมิสูง
ปรากฏการณ์: ผ่านการทดสอบอุณหภูมิห้อง แต่เกลียวล้มเหลวอย่างรวดเร็วที่ 180°C
สาเหตุหลัก: อุณหภูมิแม่พิมพ์ไม่เพียงพอ ความตกผลึกของชิ้นส่วนต่ำ และความต้านทานการคืบคลานที่อุณหภูมิสูงไม่เพียงพอ
วิธีแก้ไข: แทนที่ด้วยเวอร์ชันที่กลึงด้วย CNC และอบอ่อน

ตัวอย่างเชิงปฏิบัติเหล่านี้แสดงให้เห็นว่าการตัดสินใจซื้อไม่ควรขึ้นอยู่กับราคาเท่านั้น แต่ยังรวมถึงการควบคุมกระบวนการทั้งหมด รวมถึงการจัดการการอบอ่อนและความเป็นผลึกด้วย

คำถามที่พบบ่อย

คำถามที่ 1: PEEK จะคลายตัวในสภาพแวดล้อมการปั่นจักรยานที่มีอุณหภูมิสูงถึงต่ำหรือไม่

A1: มีความเสี่ยงเล็กน้อยที่จะหลุดออก PEEK มีค่าสัมประสิทธิ์การขยายตัวทางความร้อนที่ใหญ่กว่าโลหะ และการสลับอุณหภูมิร้อนและเย็นจะทำให้พรีโหลดลดลง ซึ่งสามารถชดเชยได้ด้วยแหวนรองและขันให้แน่นใหม่เป็นระยะ

คำถามที่ 2: สามารถปรับแต่งตัวยึด PEEK ที่มีรูปร่างผิดปกติและไม่ได้มาตรฐานได้หรือไม่

A2: รองรับอย่างเต็มที่ การปรับแต่งระยะพิตช์เกลียวพิเศษ รูปทรงหัว ขั้น และโครงสร้างที่ผิดปกติตามแบบ 2D/3D ของลูกค้าสามารถทำได้โดยไม่จำเป็นต้องทำแม่พิมพ์

คำถามที่ 3: ตัวยึดพลาสติก PEEK มีอายุการใช้งานประมาณเท่าใด

A3: ภายใต้สภาวะการทำงานปกติที่อุณหภูมิห้อง สิ่งเหล่านี้สามารถคงอยู่ได้เกือบไม่มีกำหนด ภายใต้สภาวะการสั่นสะเทือนที่มีอุณหภูมิสูง กัดกร่อน และแบบไดนามิก อายุการใช้งานขึ้นอยู่กับการเลือกวัสดุและแรงบิดในการประกอบ การเลือกที่ถูกต้องสามารถรับประกันความทนทานตลอดอายุการใช้งานของอุปกรณ์ทั้งหมด

คำถามที่ 4: ความยาวการขันเกลียวที่ปลอดภัยสำหรับผลิตภัณฑ์คือเท่าไร?

A4: Unfilled PEEK ≥1.5D; CF PEEK ≥2D (D = nominal thread diameter). ไม่แนะนำให้ใช้ตัวยึด PEEK แบบเกลียวละเอียดเนื่องจากมีกำลังรับแรงเฉือนต่ำ

Q5: ตัวยึด PEEK มีข้อจำกัดอะไรบ้าง?

A5: ไม่เหมาะสำหรับโครงสร้างรับน้ำหนักหลักที่รับแรงกระแทกหนัก สภาพแวดล้อมที่เป็นกรดออกซิไดซ์อย่างแรง หรือการใช้งานที่ต้องการแรงขันล่วงหน้าที่สูงมาก ความแข็งแรงทางกลต่ำกว่าตัวยึดโลหะ
